Realizzazione di un dispenser di carta abrasiva
Descrizione:Il dispenser è adatto a rotoli di carta abrasiva alti 120 mm

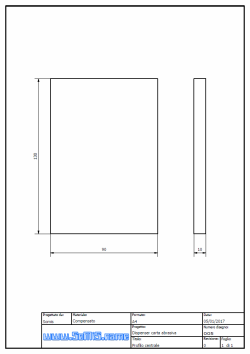

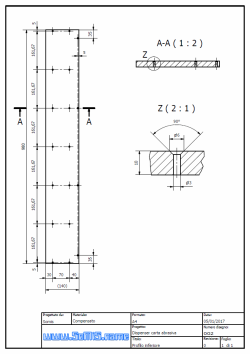

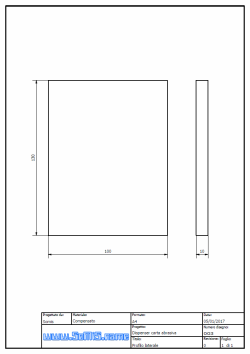

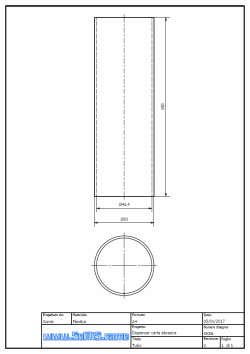

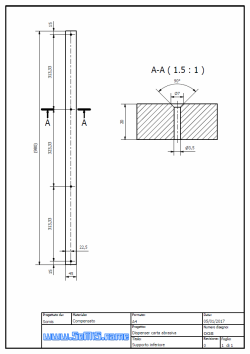

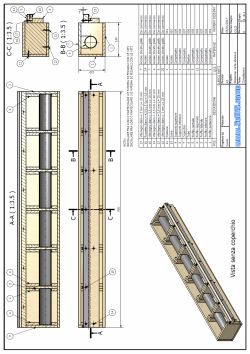

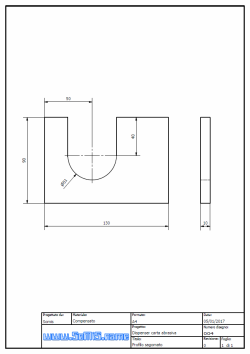

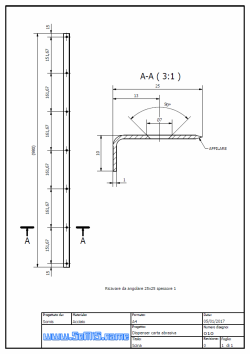

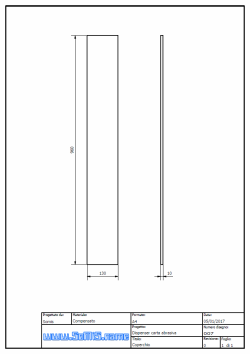

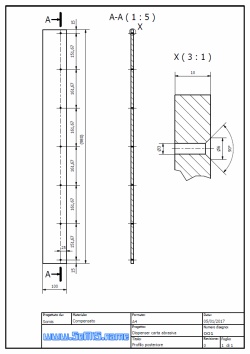

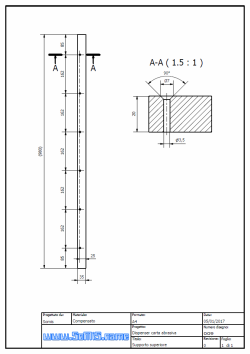

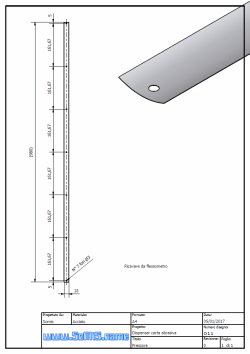

Disegni costruttivi:
Foto:
Di seguito alcune foto del dispenser da me realizzato:

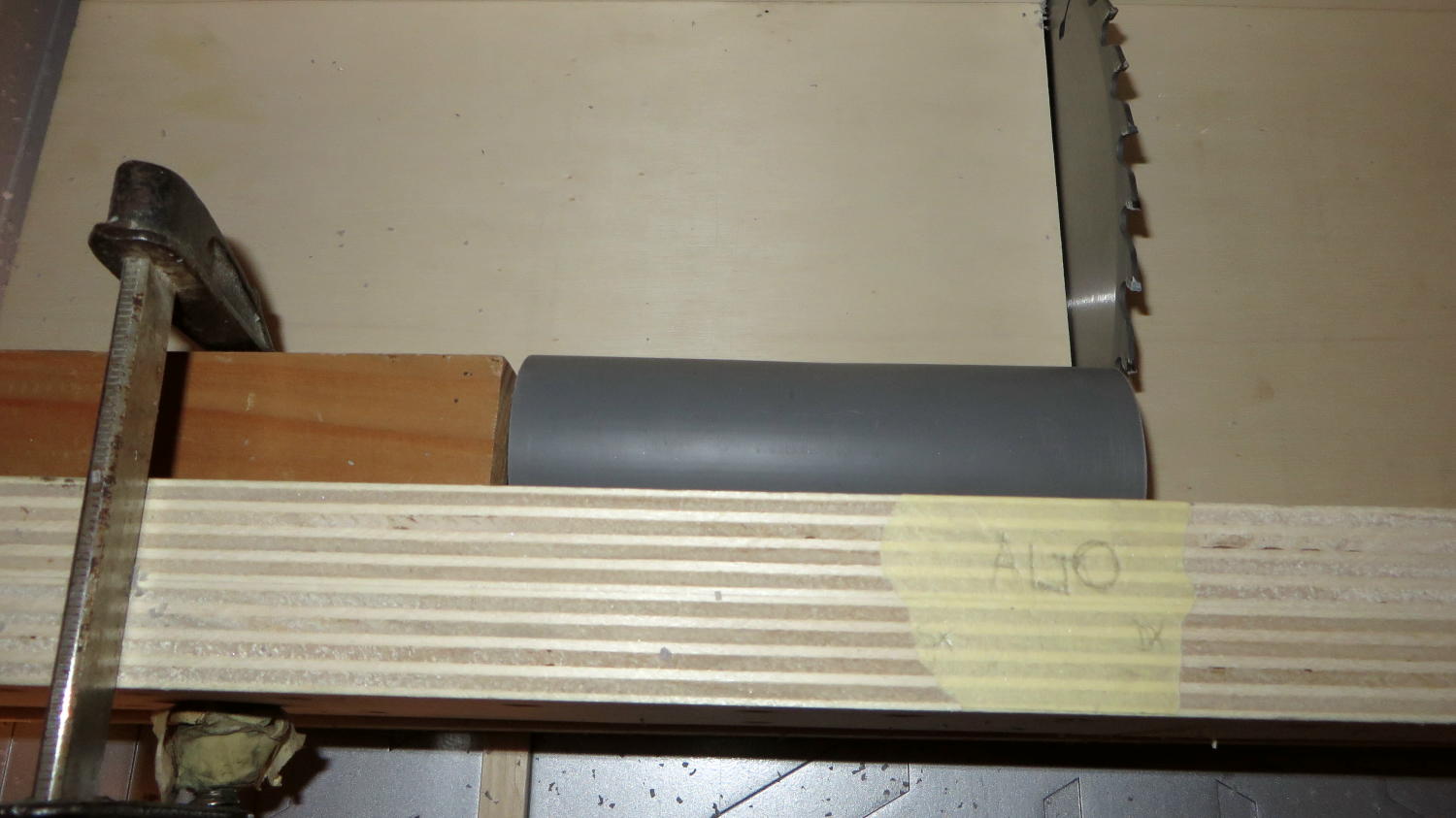

Taglio tubo supporto rotoli

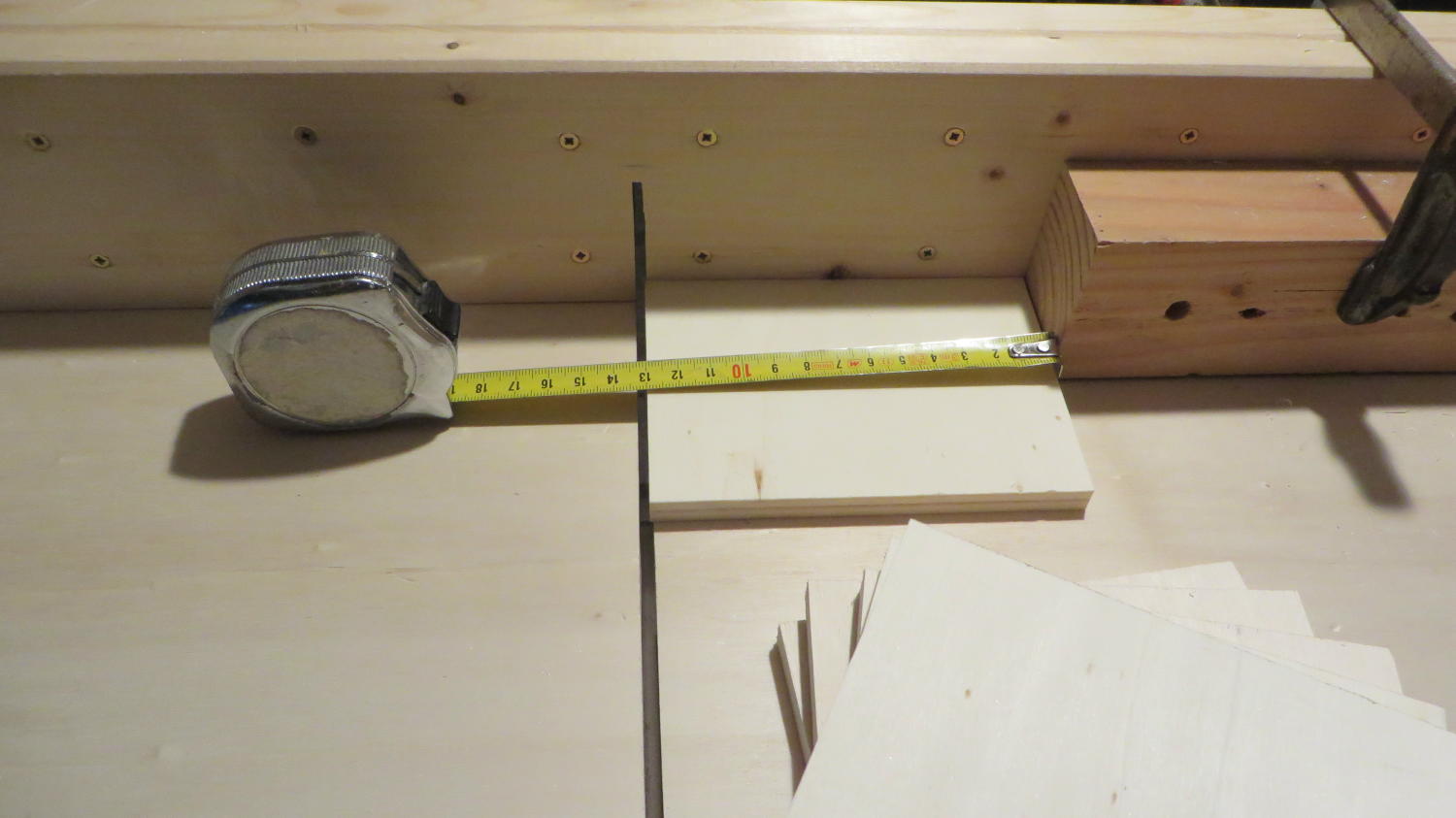

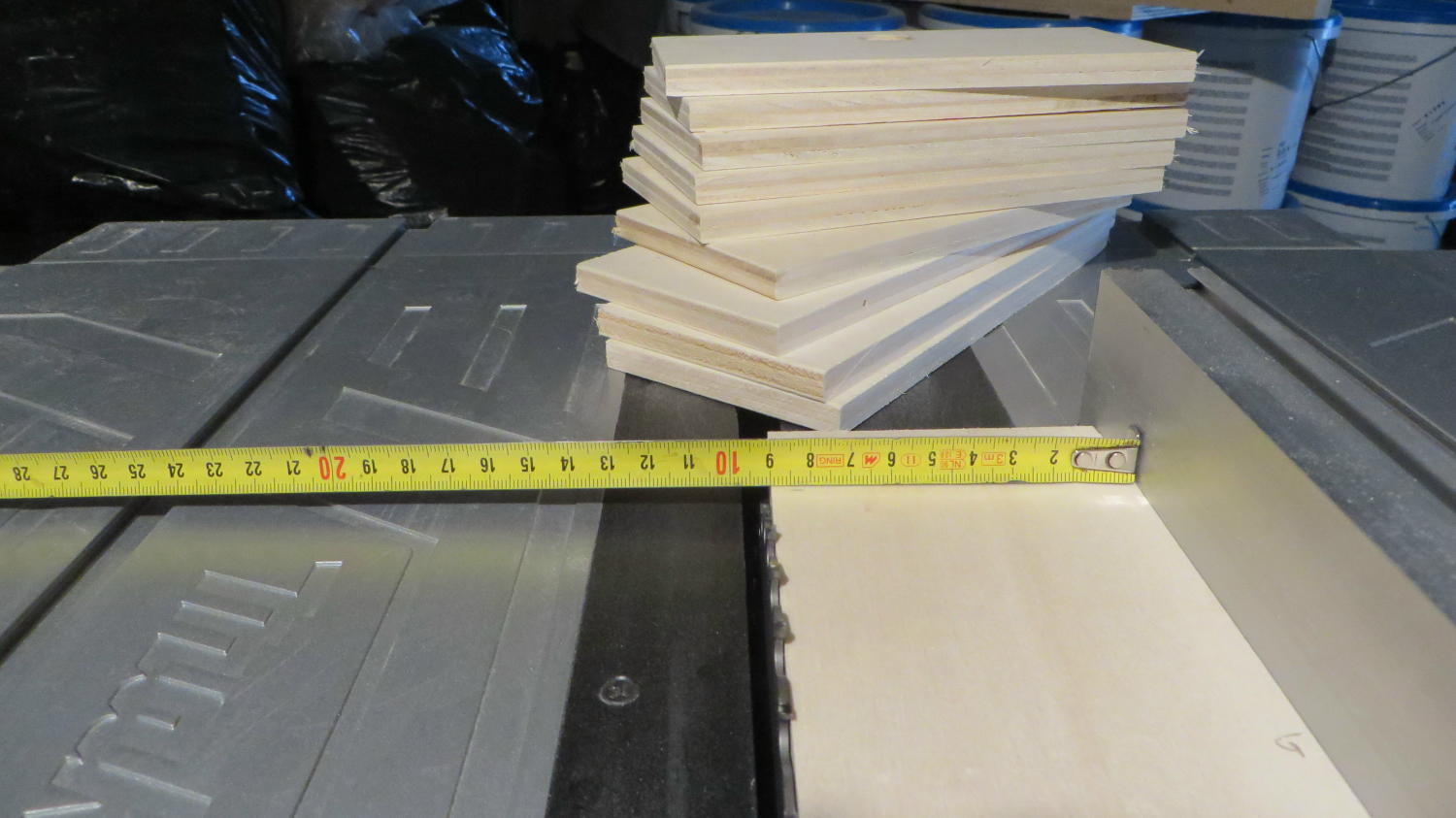

Taglio longitudinale profili sagomati
Taglio trasversale profili sagomati

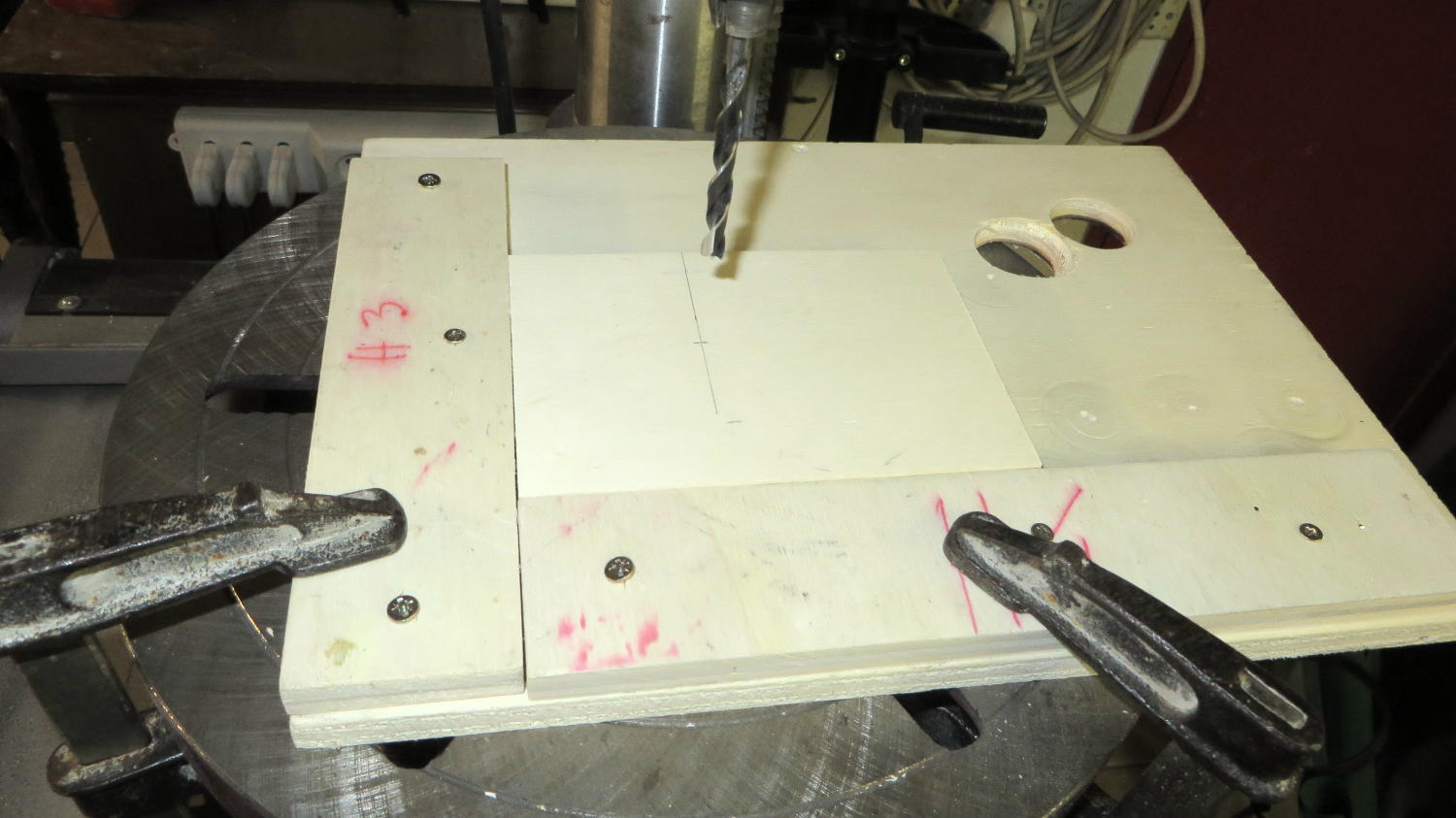

Preforo su profili sagomati

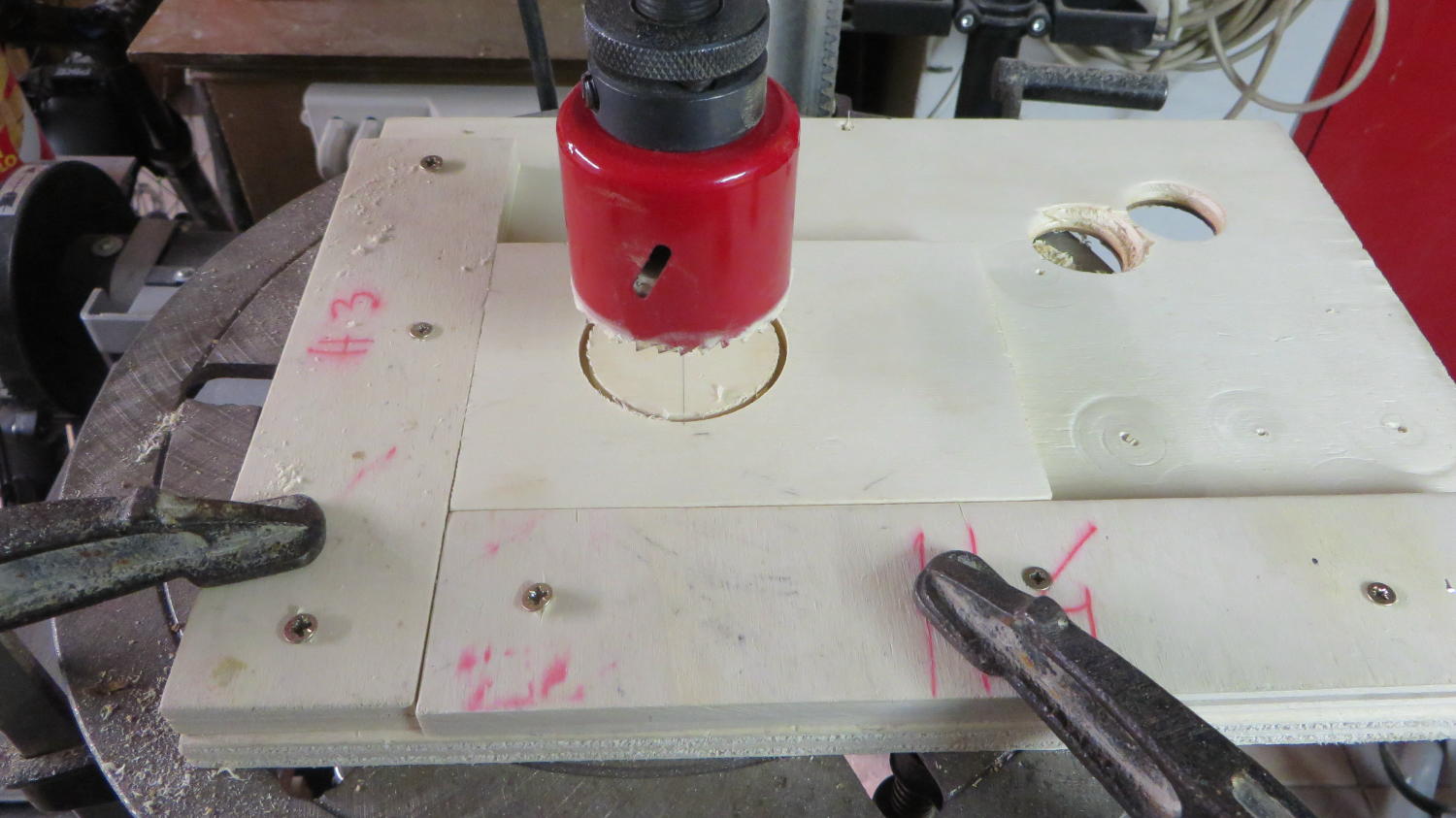

Foro su profili sagomati

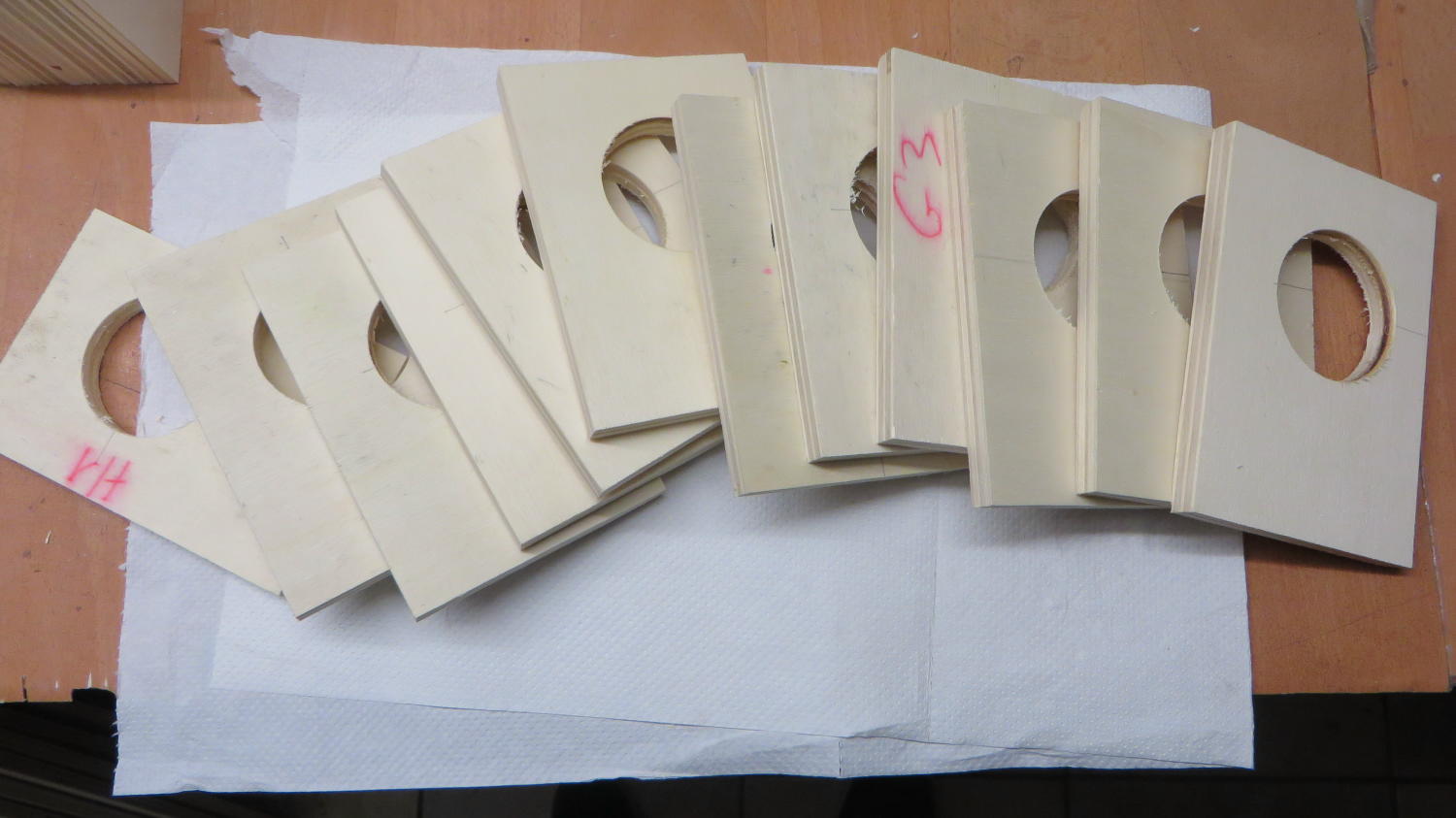

Profili sagomati forati
Profili sagomati forati

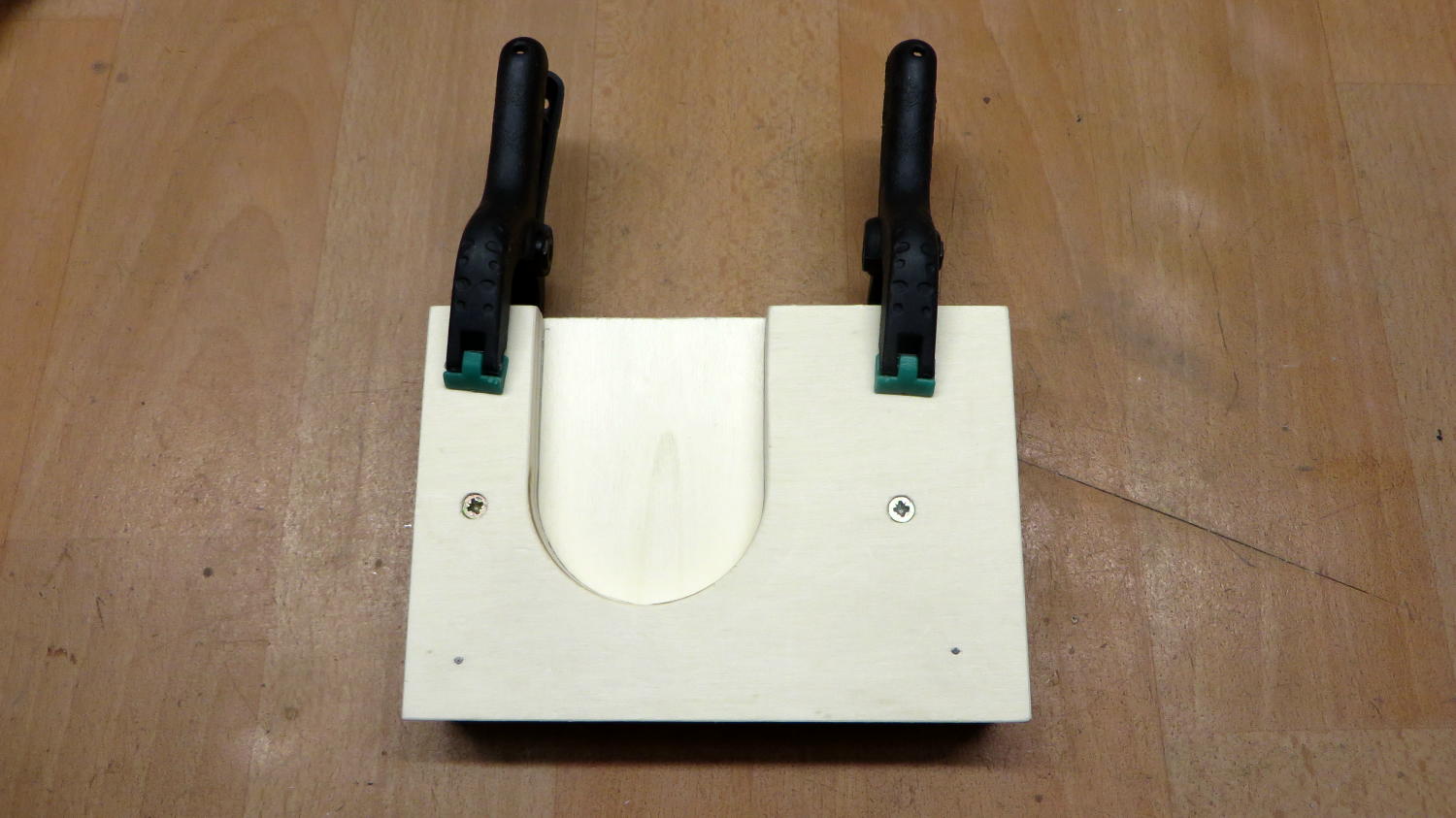

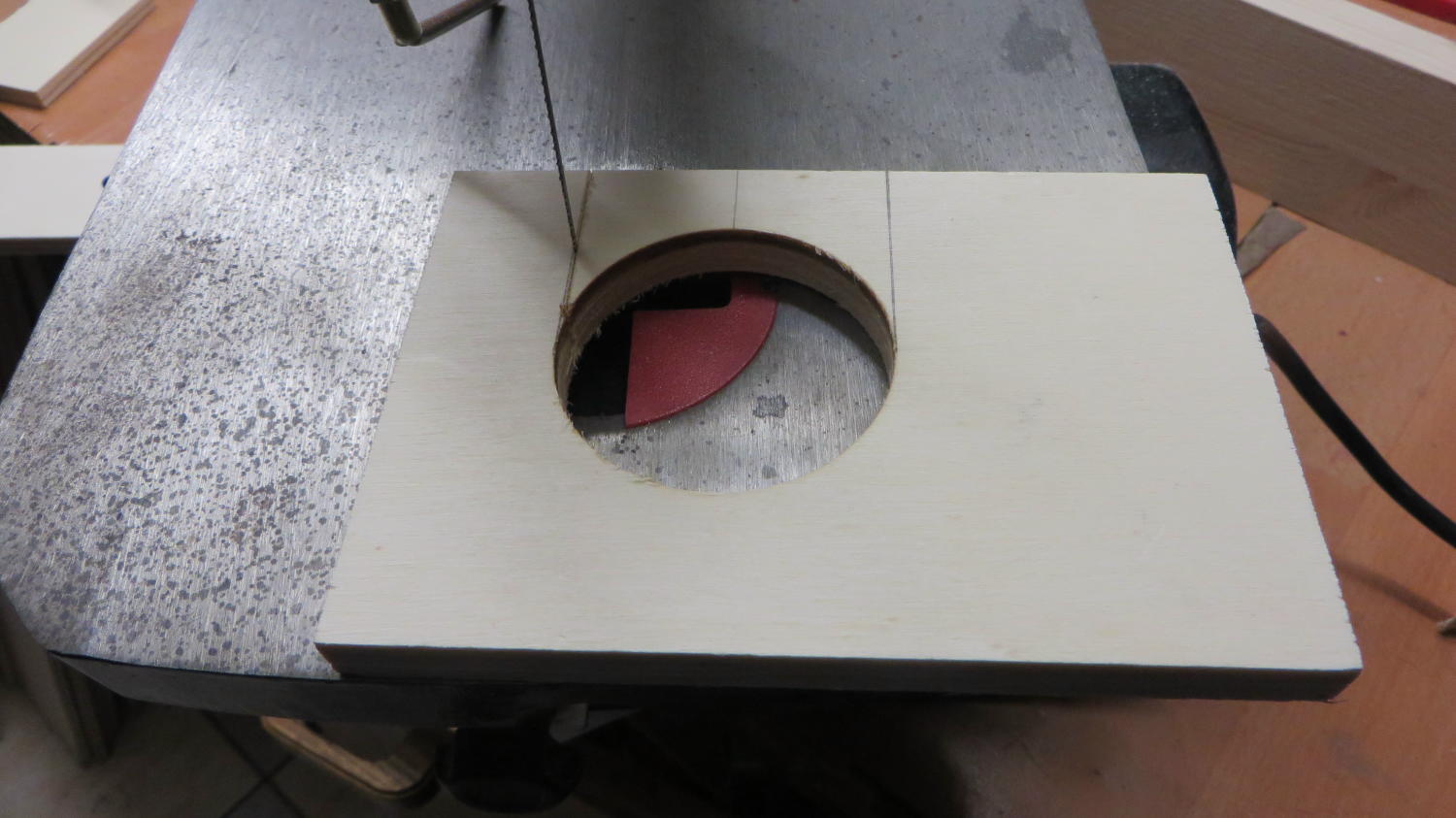

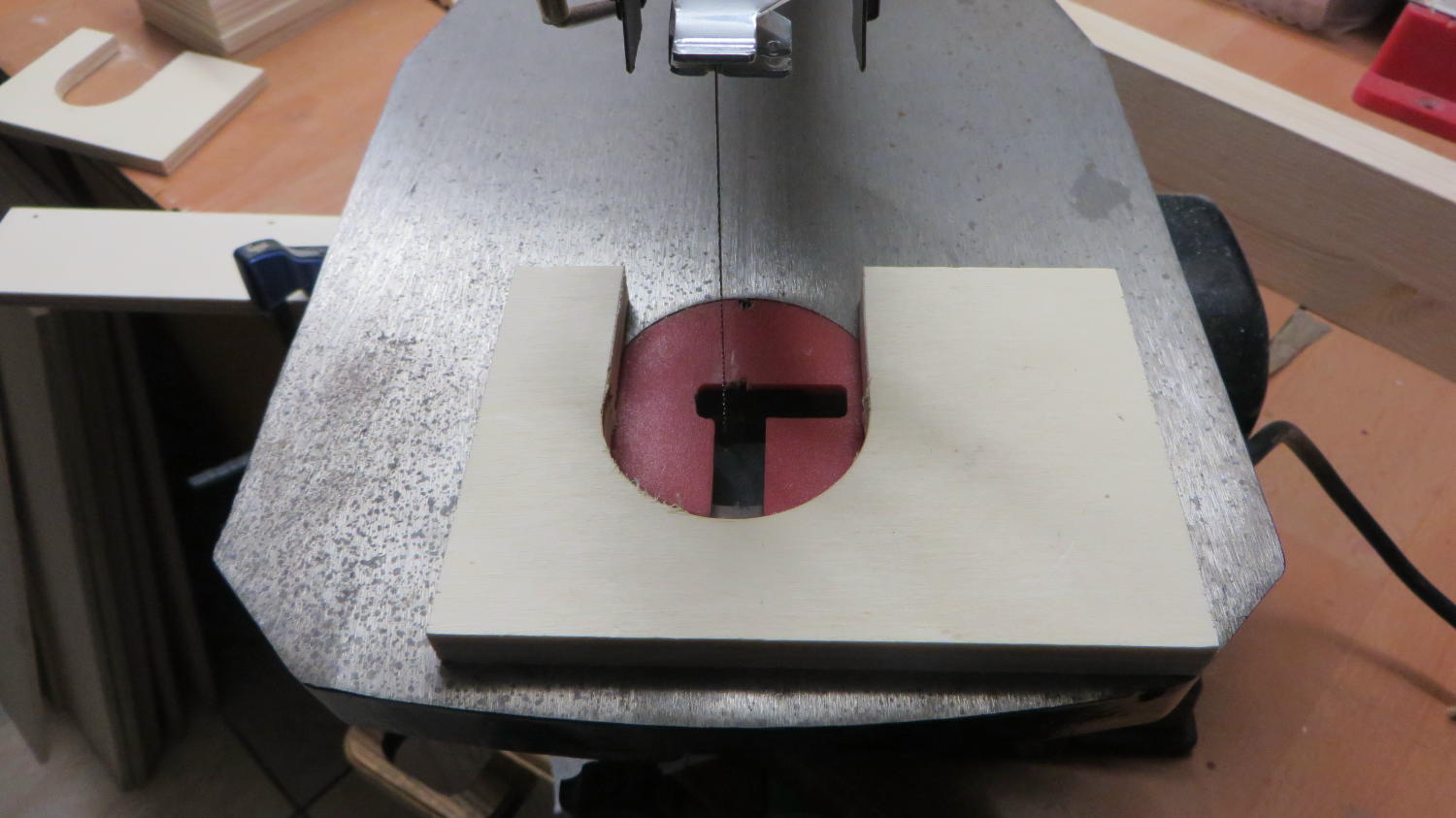

Taglio profili sagomati
Taglio profili sagomati

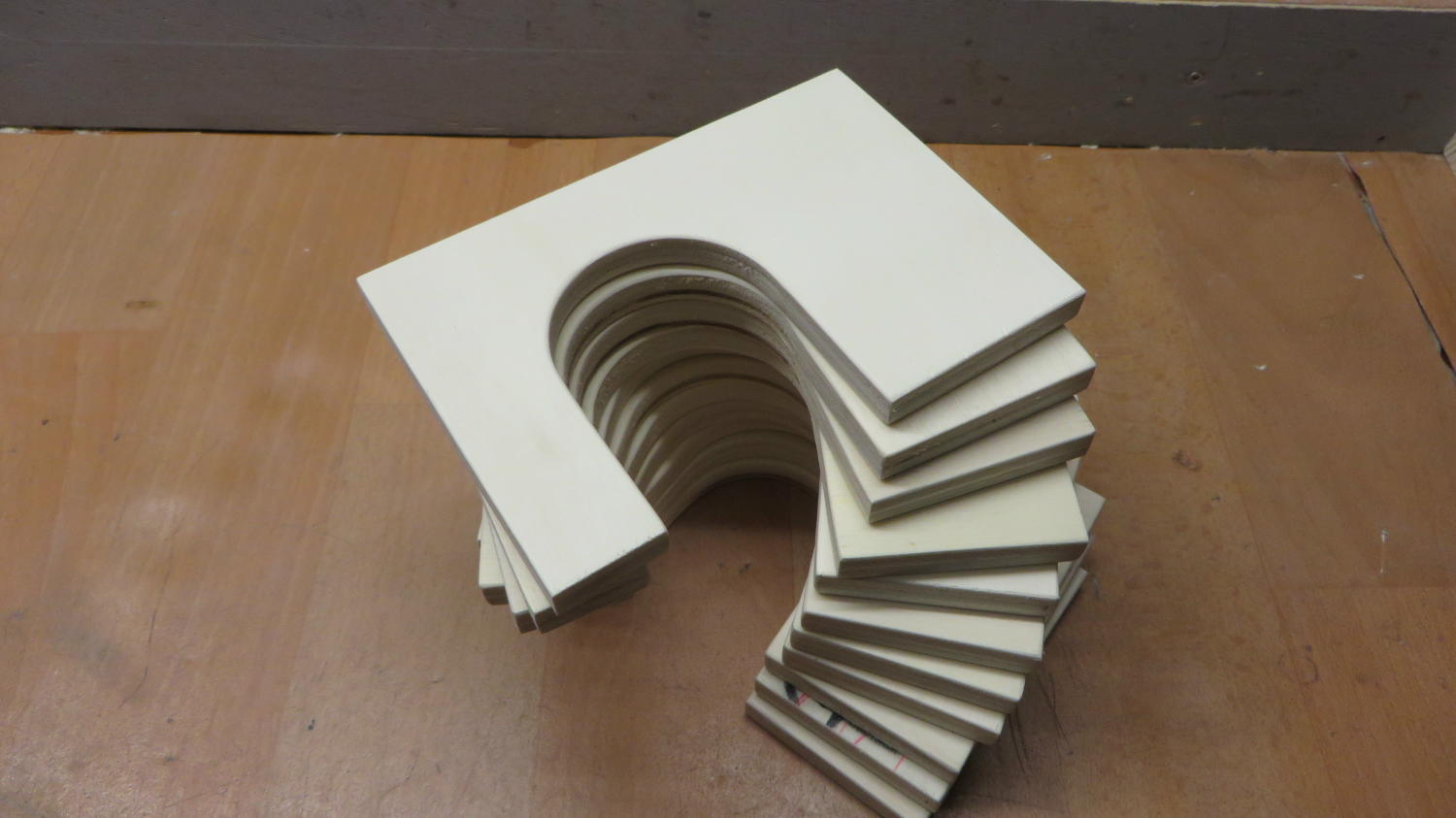

Profili sagomati completati

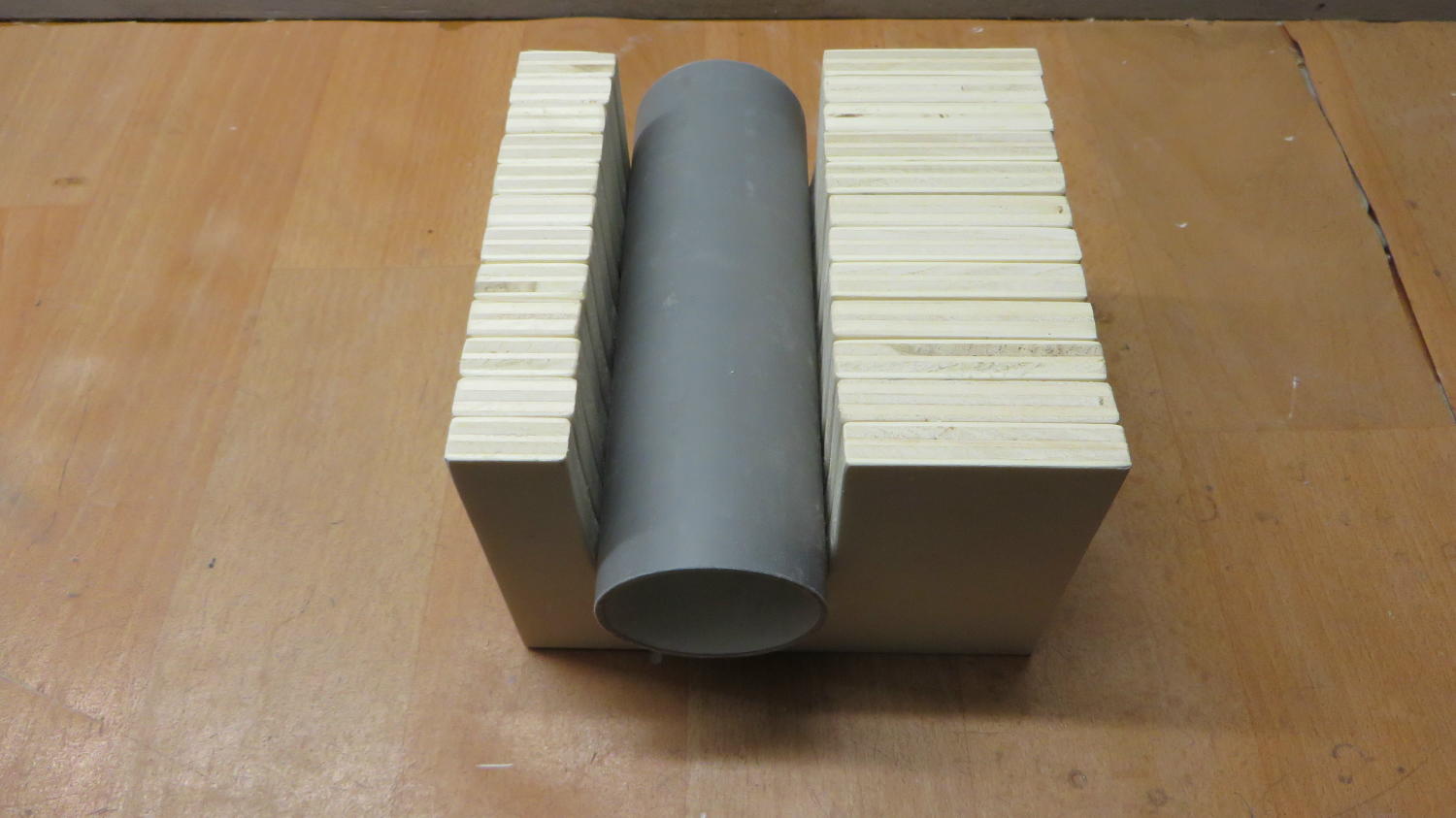

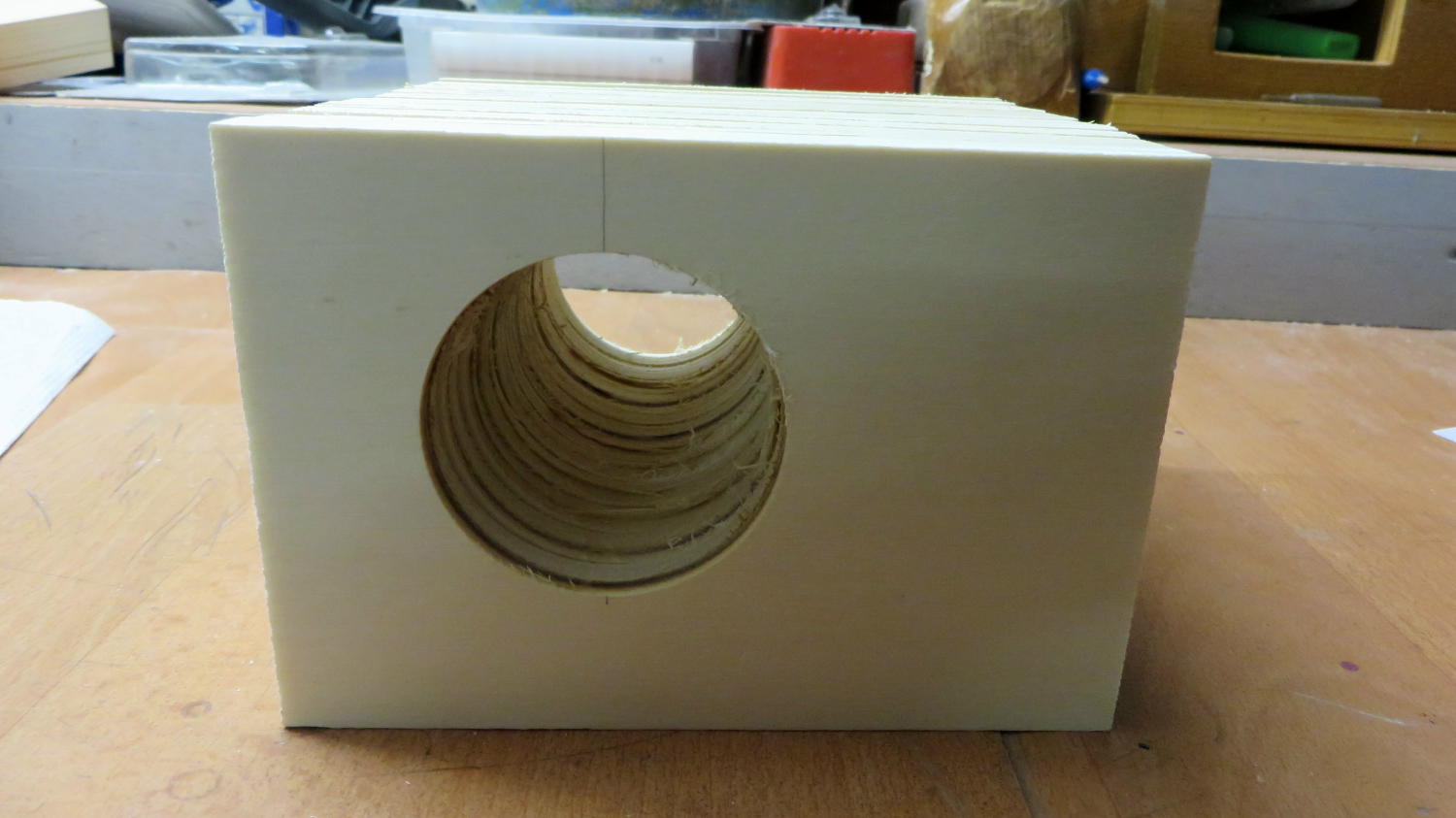

Verifica accoppiam. profili sagomati

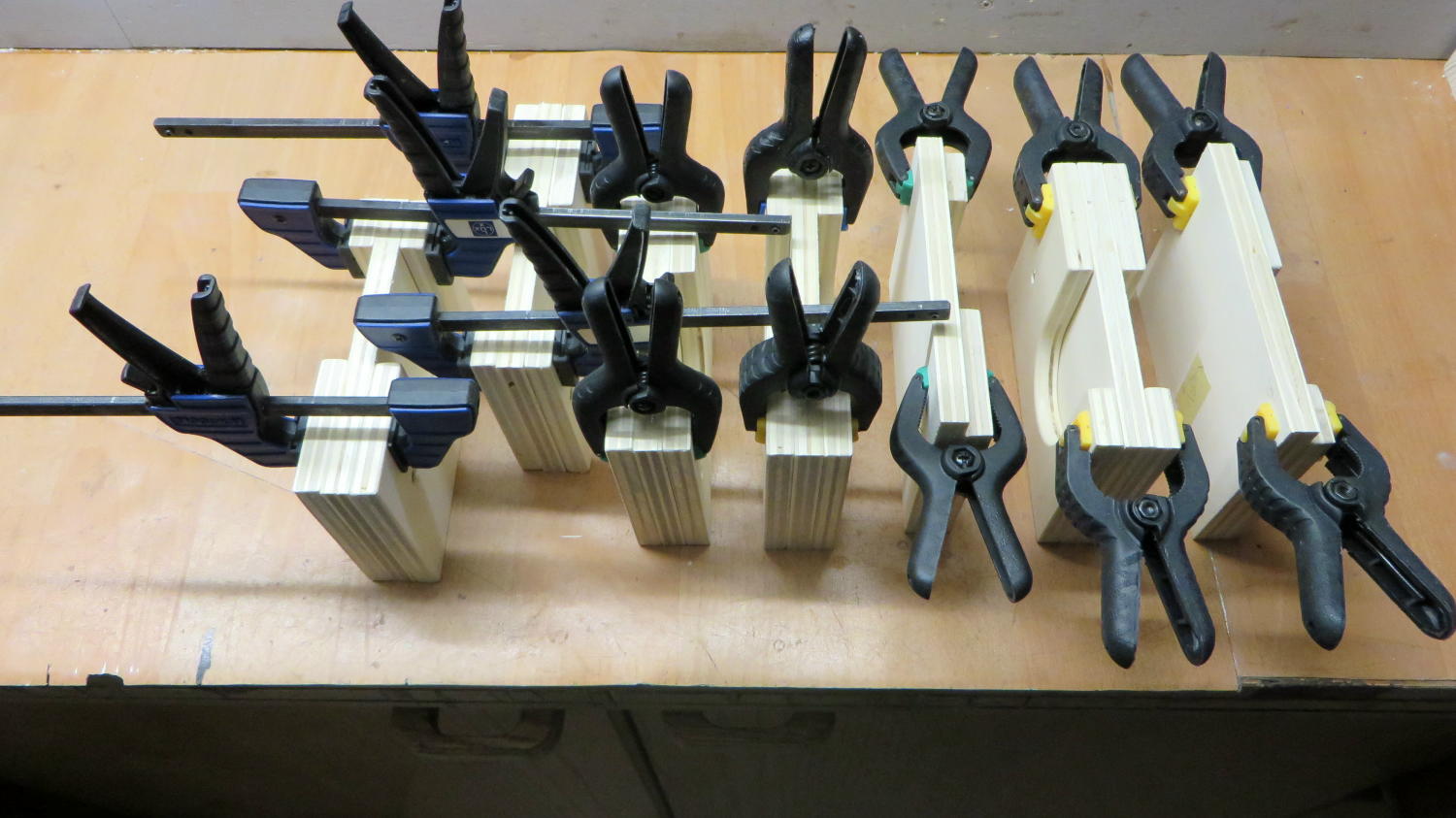

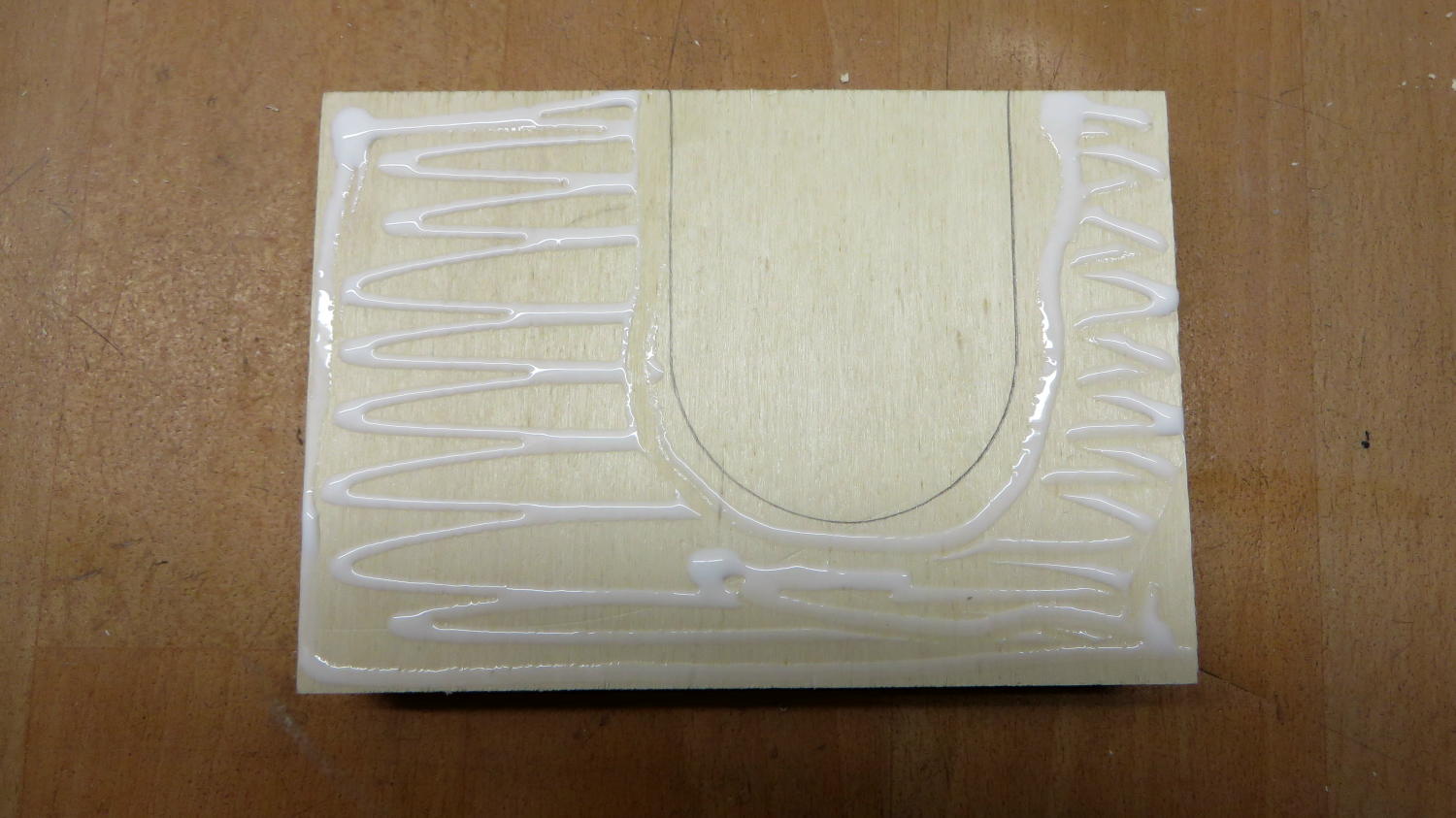

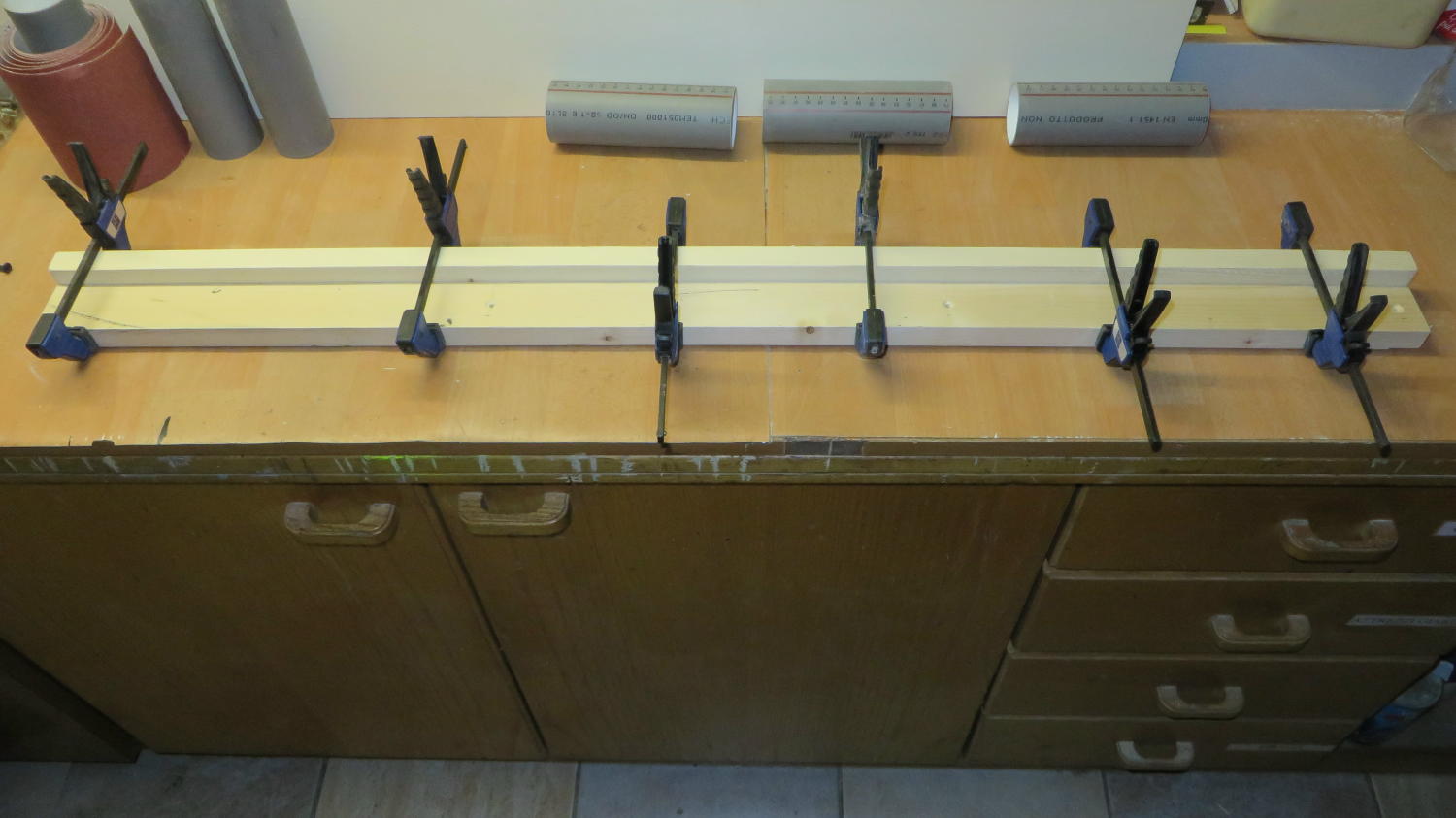

Incollaggio profili sagom. e centrali
Incollaggio profili sagom. e centrali
Profili sagomati, centrali e laterali

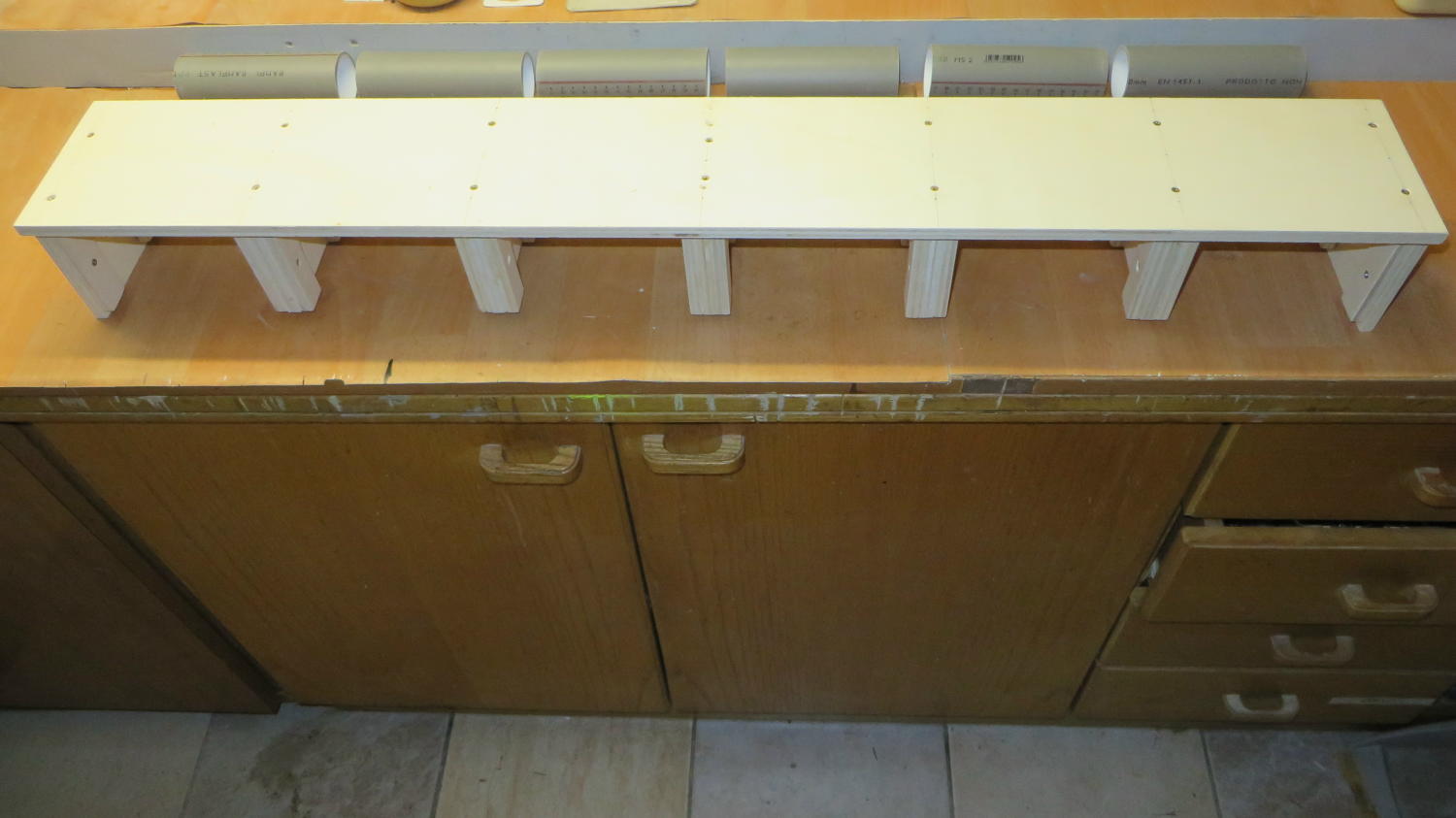

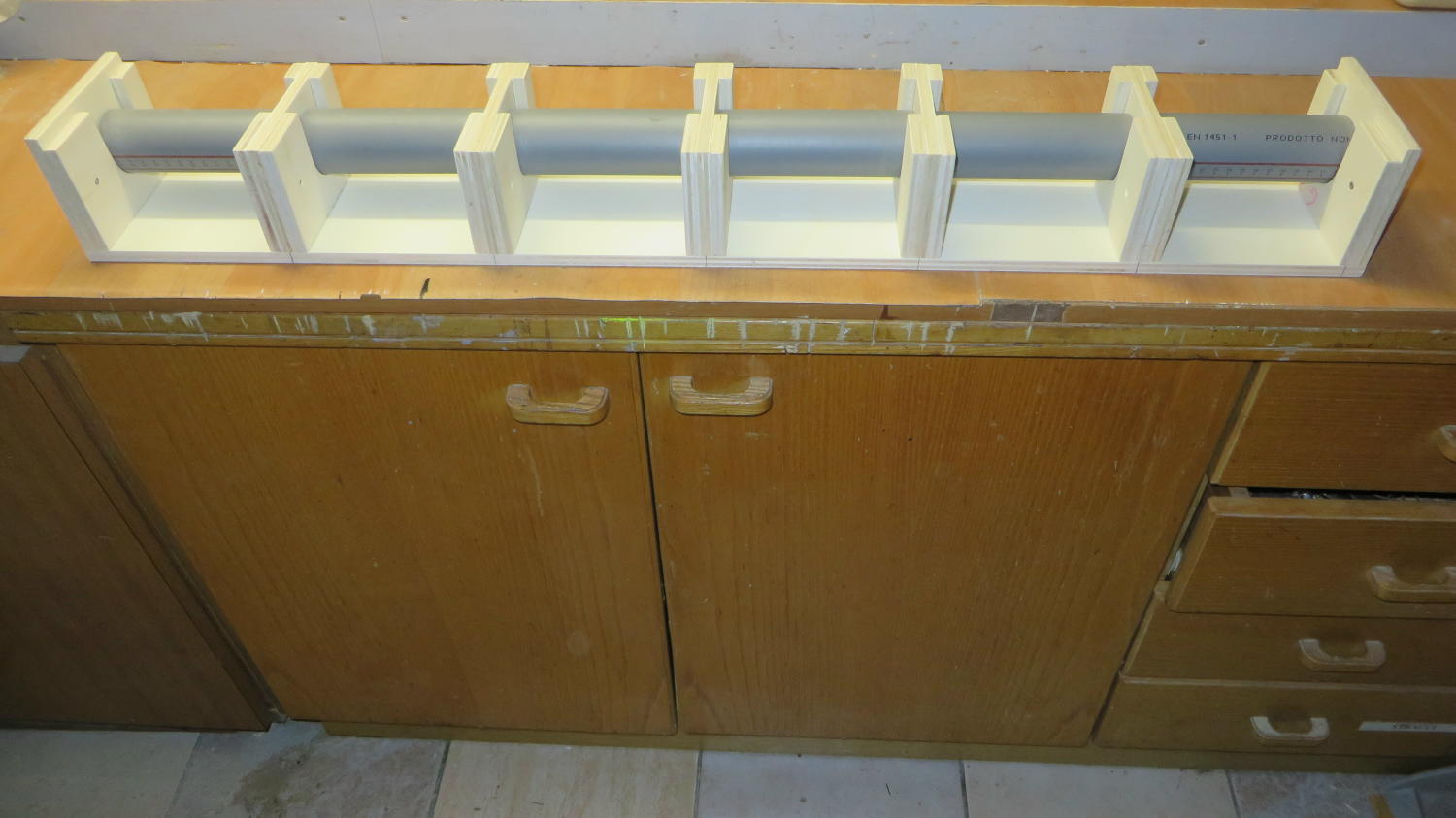

Verifica assemblaggio

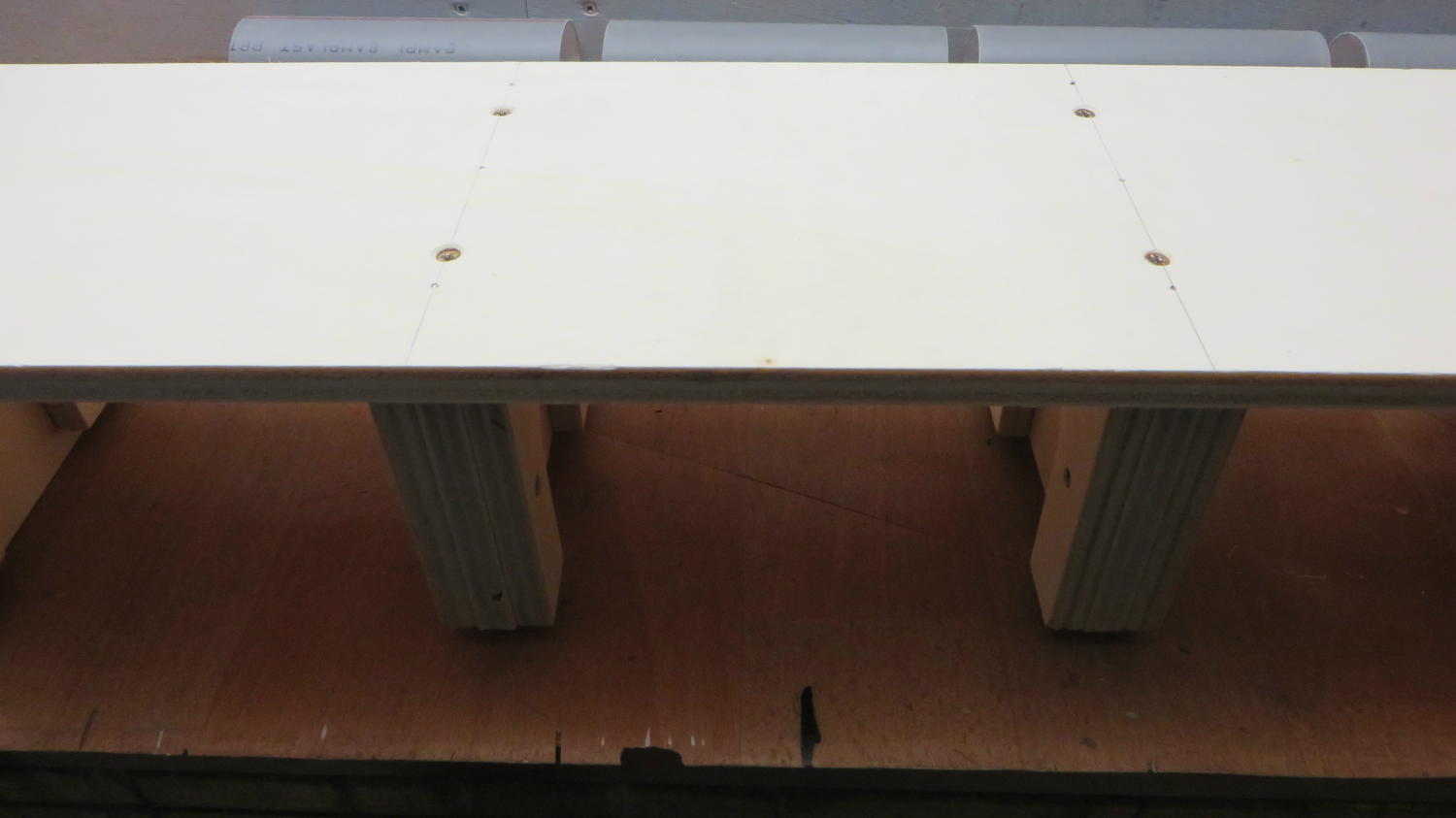

Vista dal basso
Vista dal basso - Dettaglio
Fissaggio supporto infer. e super.
Rimozione colore da flessometro

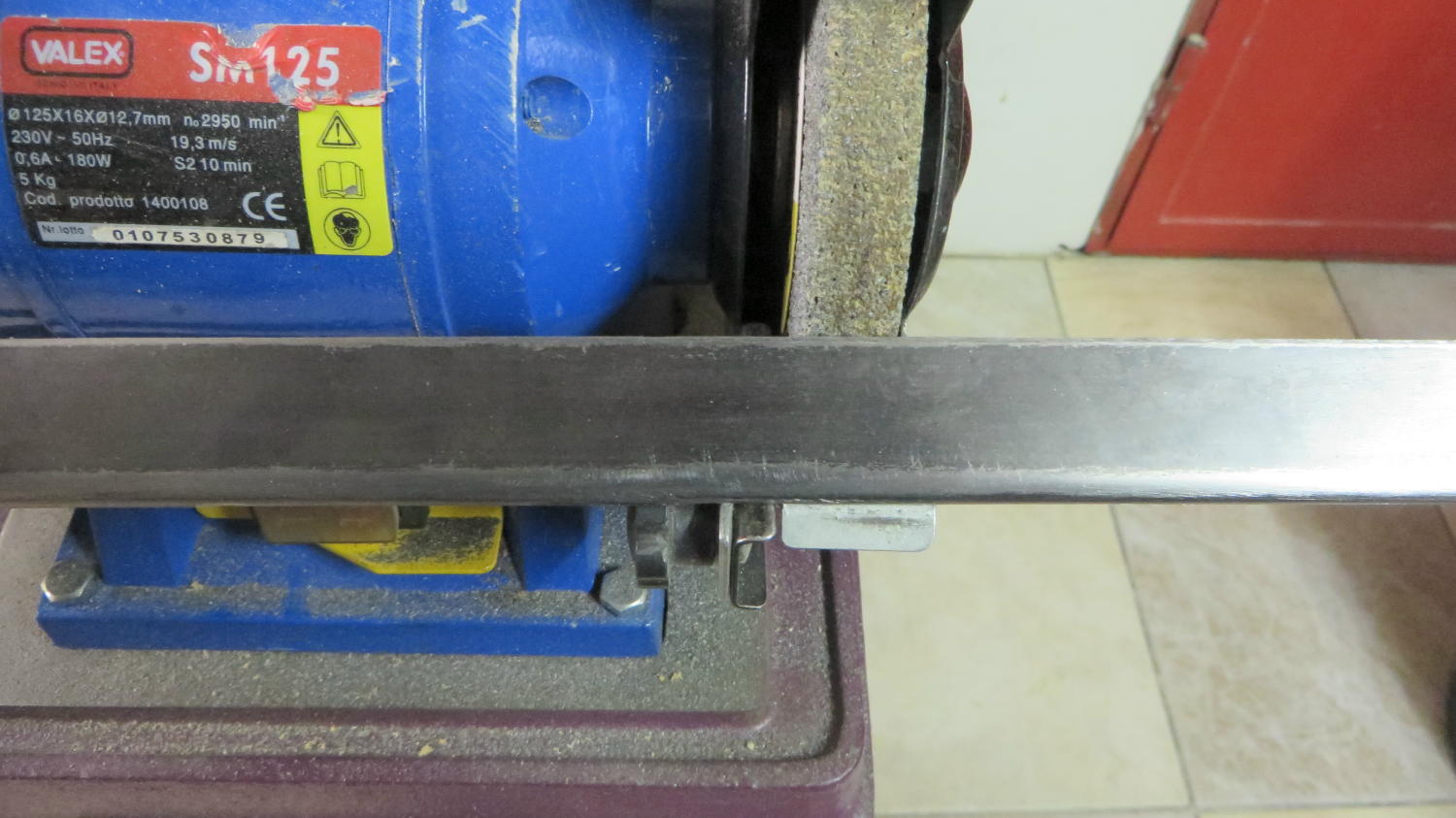

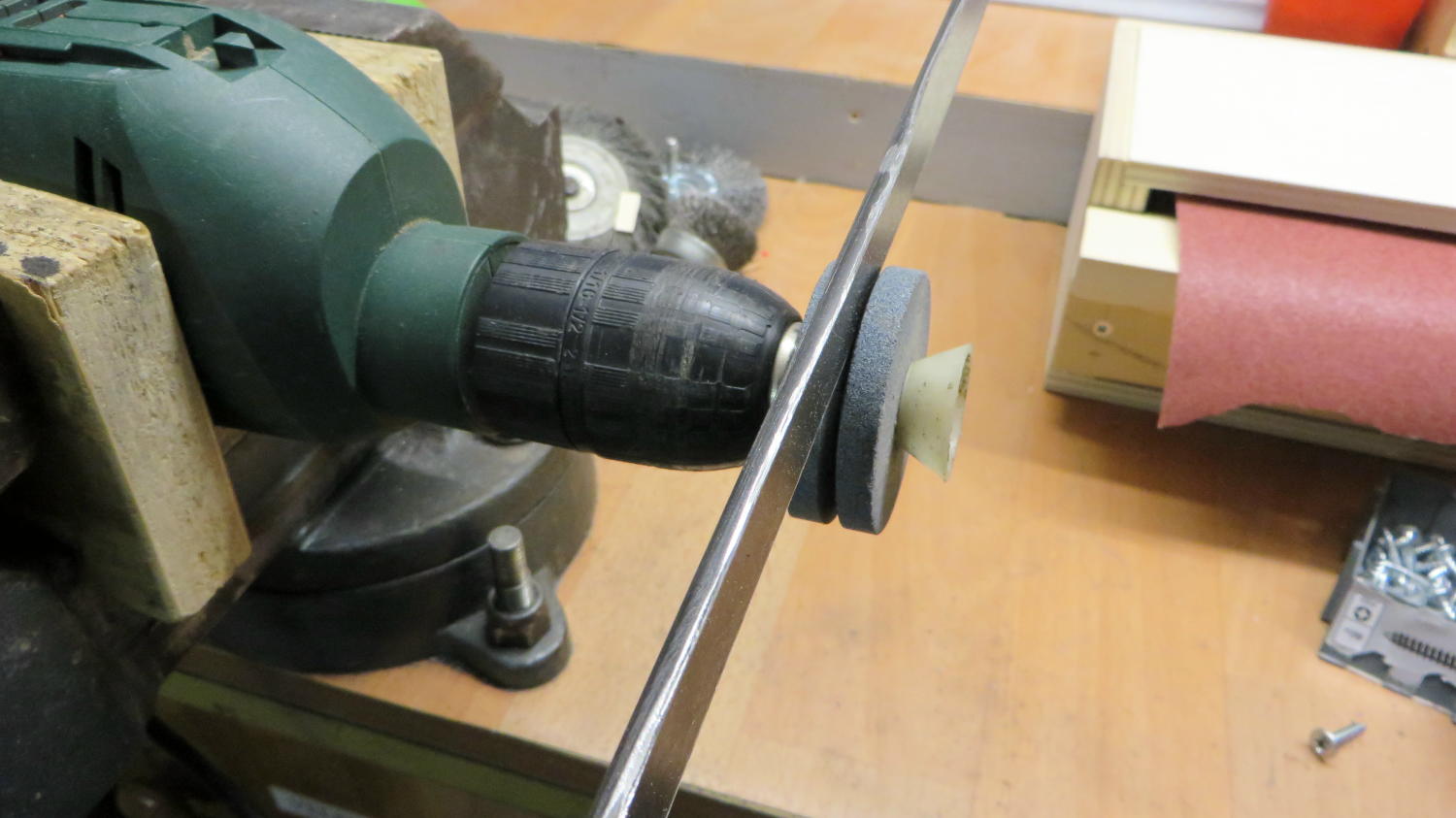

Affilatura scina
Affilatura scina

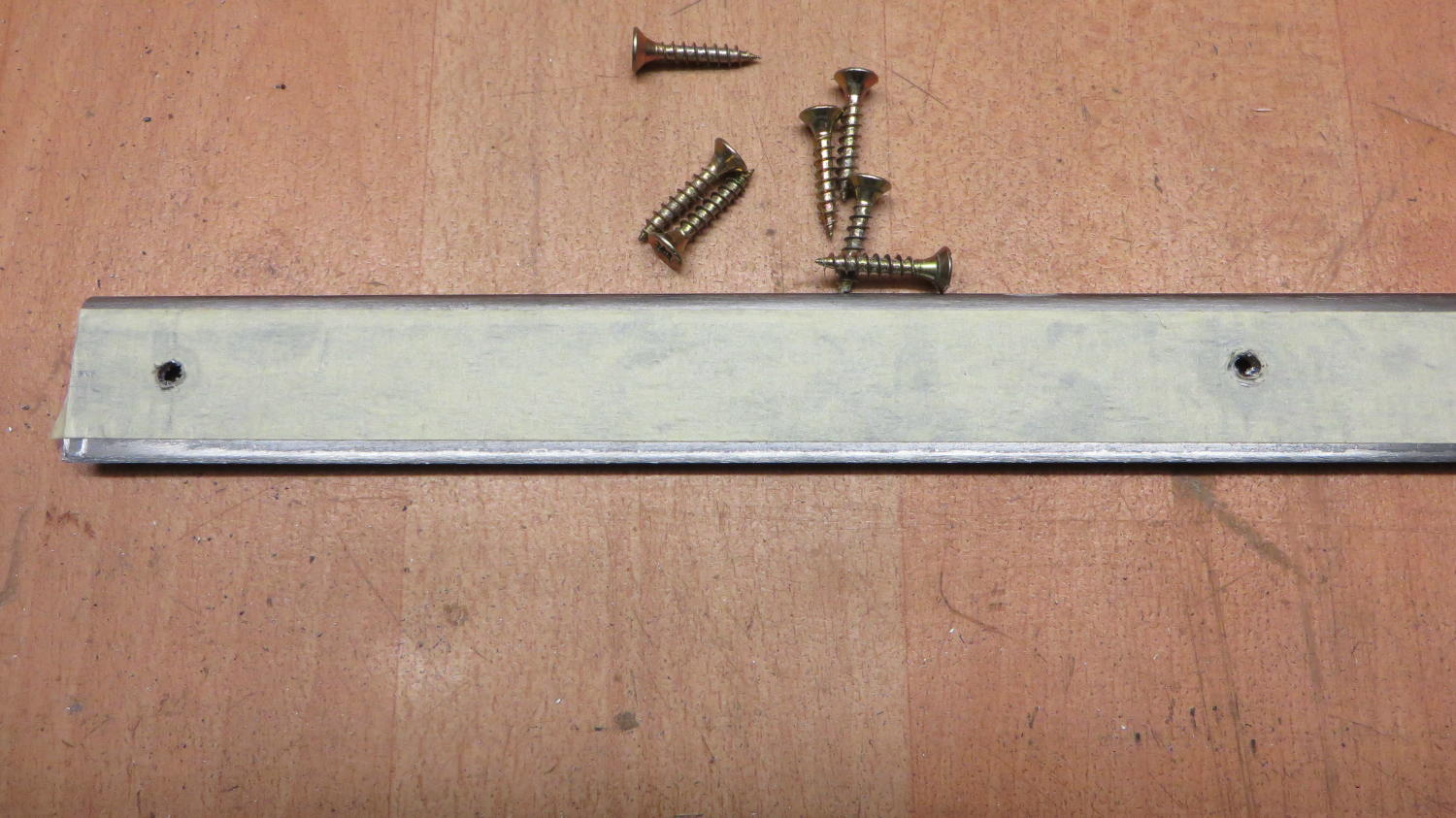

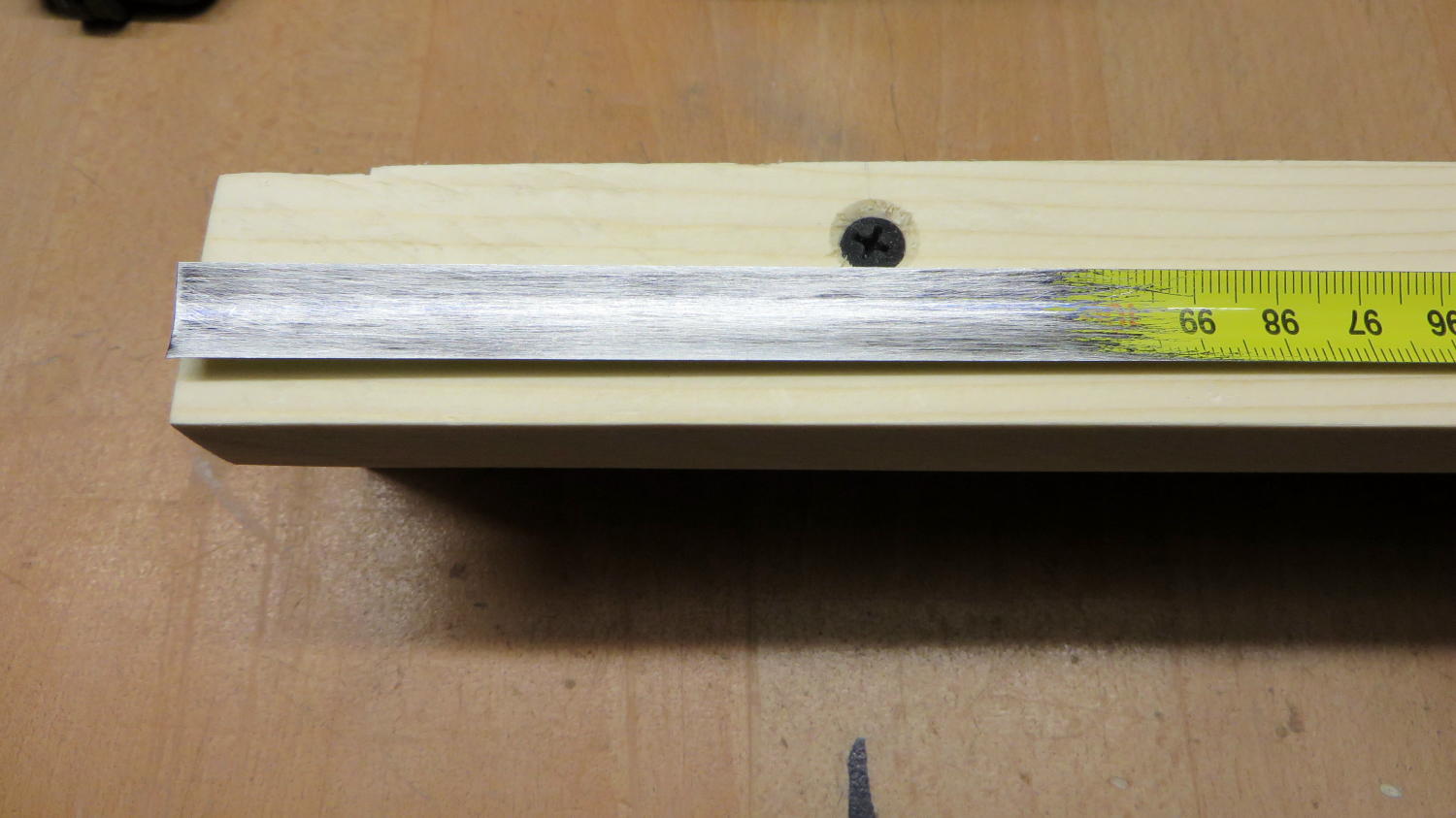

Foratura scina

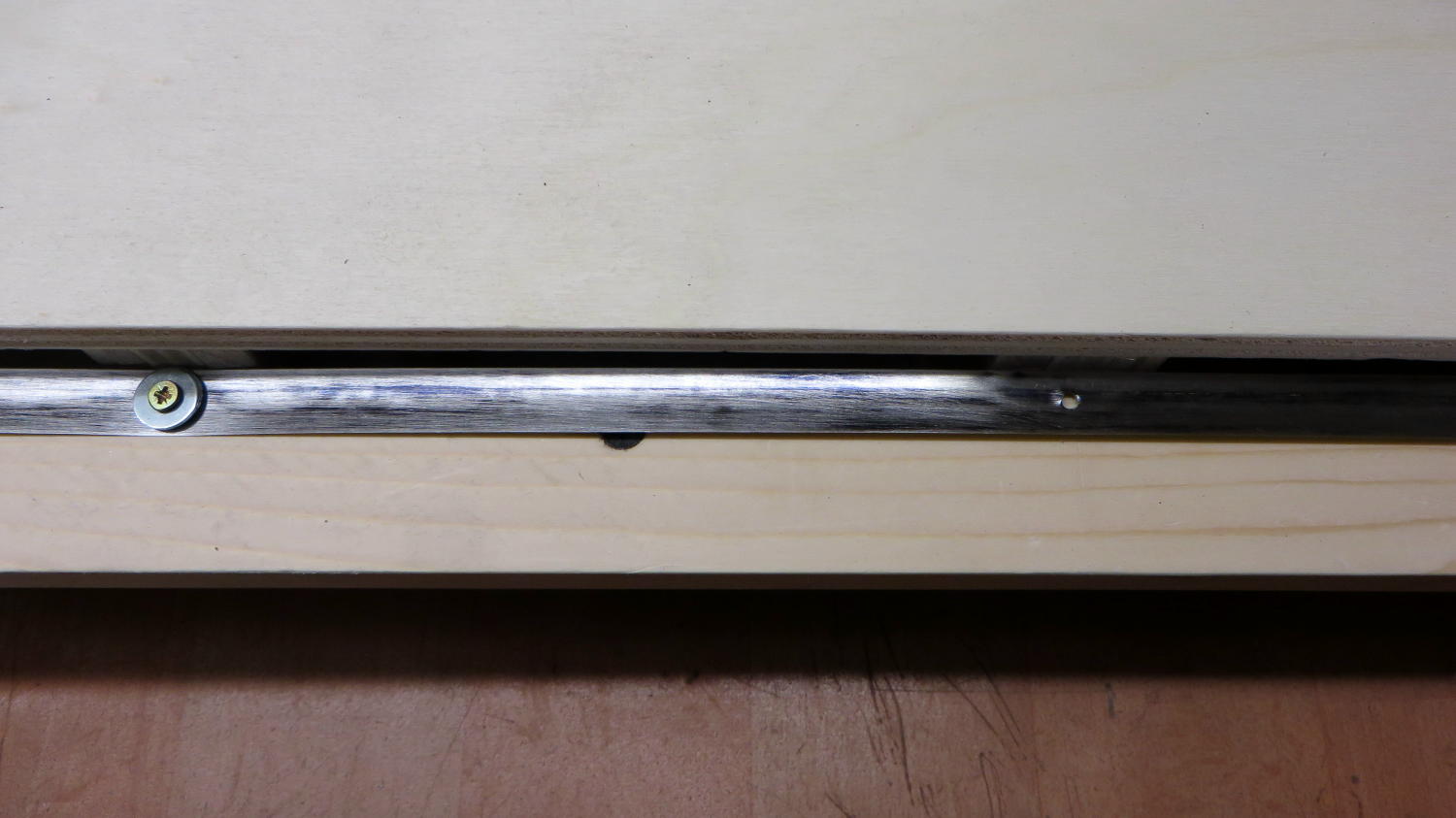

Fissaggio pressore

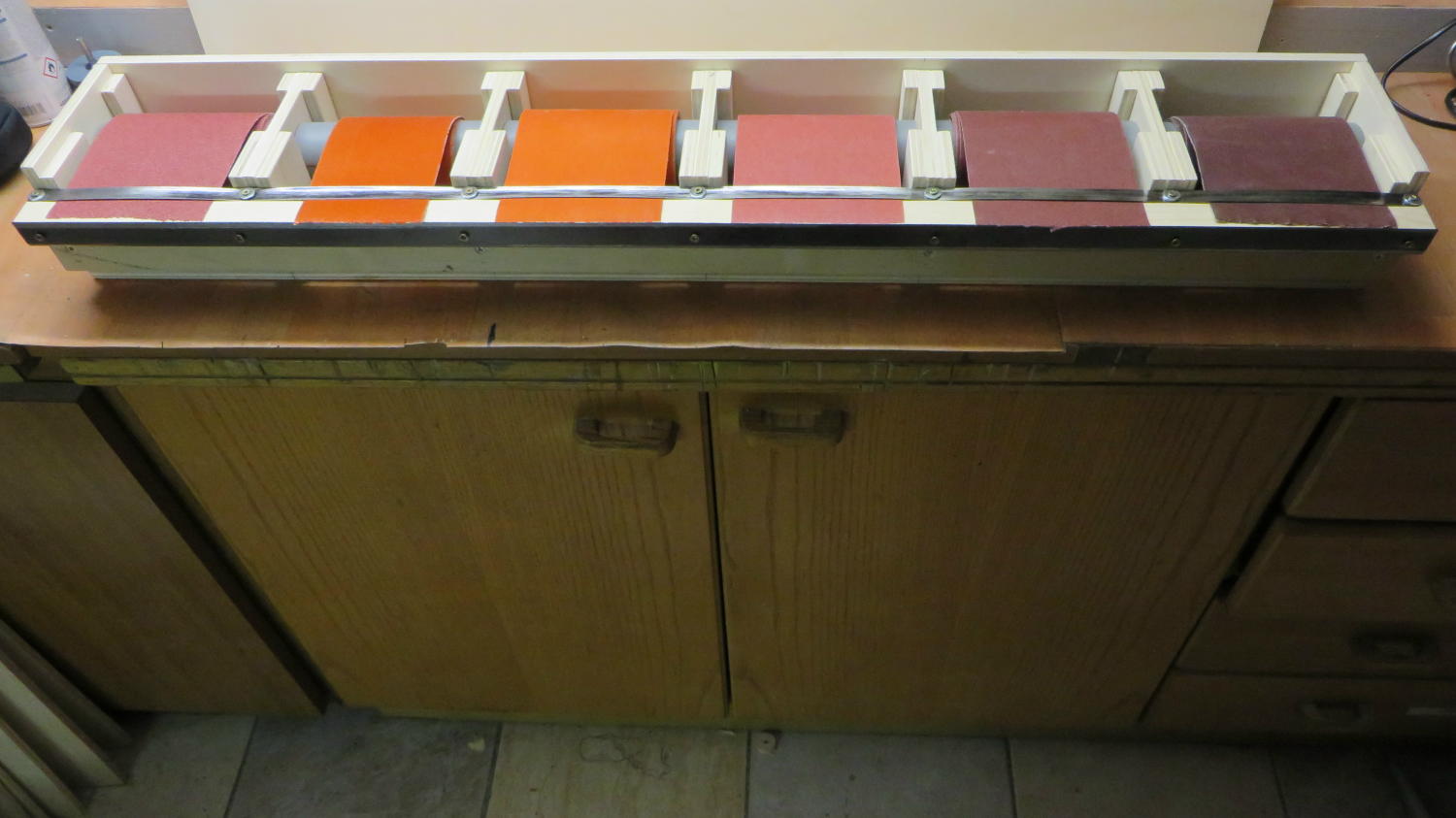

Dispenser senza coperchio

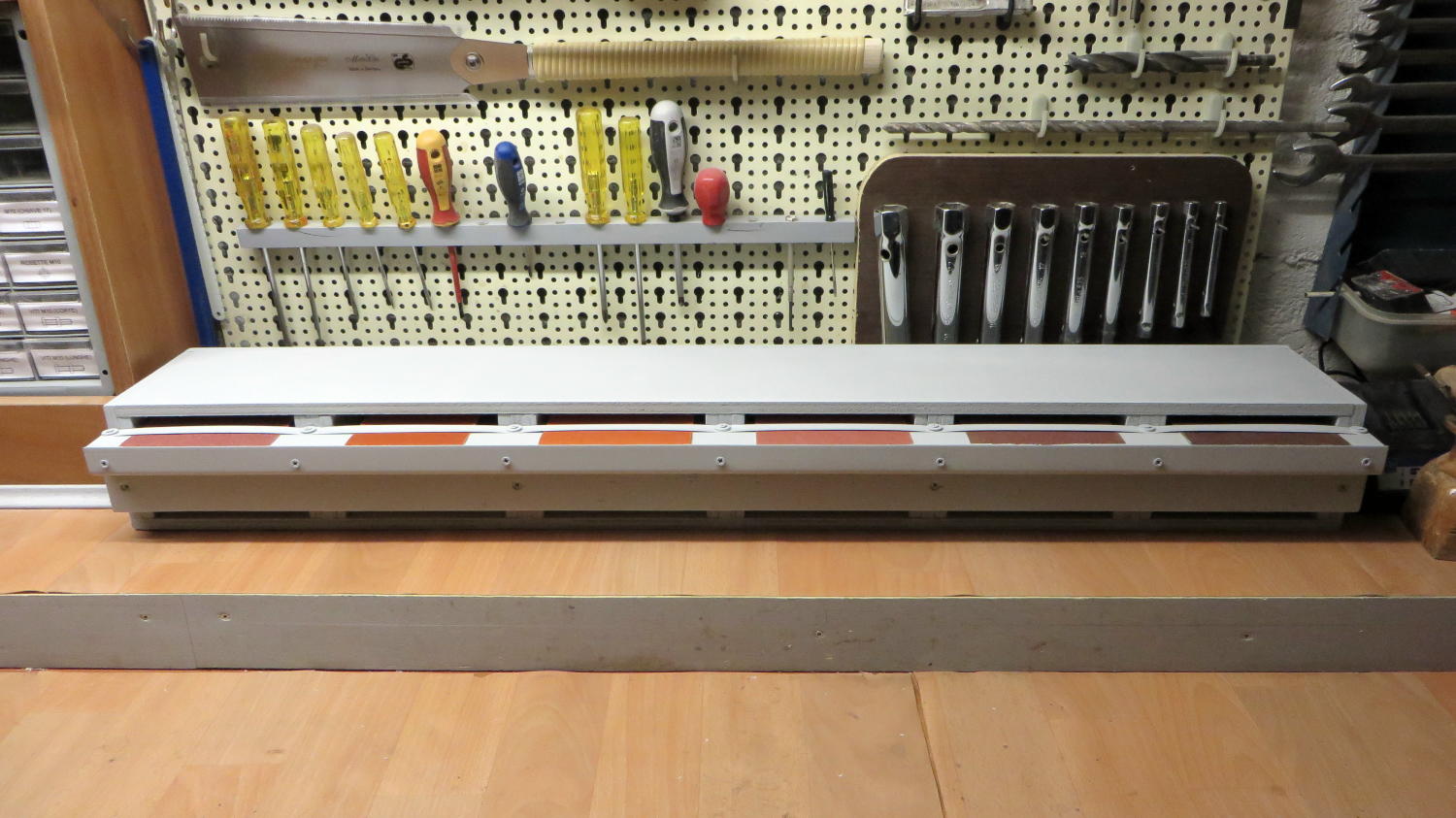

Dispenser verniciato
