Costruzione di un tavolo per trapano a colonna

Premessa:
Ho costruito il tavolo per trapano a colonna per un mio uso personale, ne sconsiglio la realizzazione ad altre persone in quanto non ho eseguito nessuna verifica di portata, resistenza alle sollecitazioni, ecc.
Inoltre anche il produttore del trapano non prevede l'utilizzo di un accessorio come questo.


Disegni costruttivi:



Note:
Scegliere una T-Track da commercio con spessore di 18 mm (se inferiore spessorarne il fondo in fase di fissaggio con viti). Io per risparmiare soldi ho utilizzato un pi economico binario per tende comprato in un centro fai da te.

Per fissare i bordi esterni basta incollarli (non serve utilizzare viti).

Verniciare di colore grigio i bordi esterni (paricolari 6-7-8 del disegno 002).

Verniciare di colore grigio il pomello (paricolare 1 del disegno 005).

Verniciare con vernice trasparente opaca le manopole (particolare 1 del disegno 004).

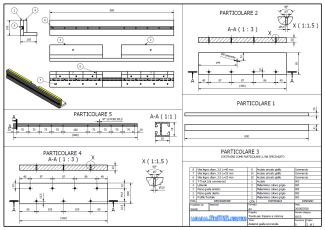

Guida scorrevole (disegno 003) = Stuccare e verniciare di colore grigio tutti i lati dei pannelli che a vista non risultano ricoperti dallo strato di mellaminico (in alternativa possibile impiallacciarli).

Per i pezzi da avvitare su uno dei due sono stata indicate le posizioni e le dimensioni delle svasature da fare. Sui rispettivi pezzi dove faranno presa le viti sui disegni costruttivi non stato indicato nulla, ma per facilitare l'avvitatura consigliabile fare un foro di diametro inferiore al fondo del filetto della vite. Per il diametro esattodi tale foro vedere cosa prevede il produttore delle viti da legno.

Nei vari disegni vengono menzionate "Boccole filettate per legno" e "Boccole filettate per legno antisvitamento", di seguito due immagini che raffigurano i prodotti, datoi che non ho trovato la norma UNI di riferimento.
Boccola filettata per legno=
Boccola filettata per legno antisvitamento=


Il pezzo di scarto volutamente fuori asse rispetto al mandrino del trapano, cos quando si rovina possibile continuare ad utilizzarlo ruotandolo di 90



Foto:
Ed ora alcune foto del tavolo per trapano a colonna da me realizzato.


Taglio pannello grande

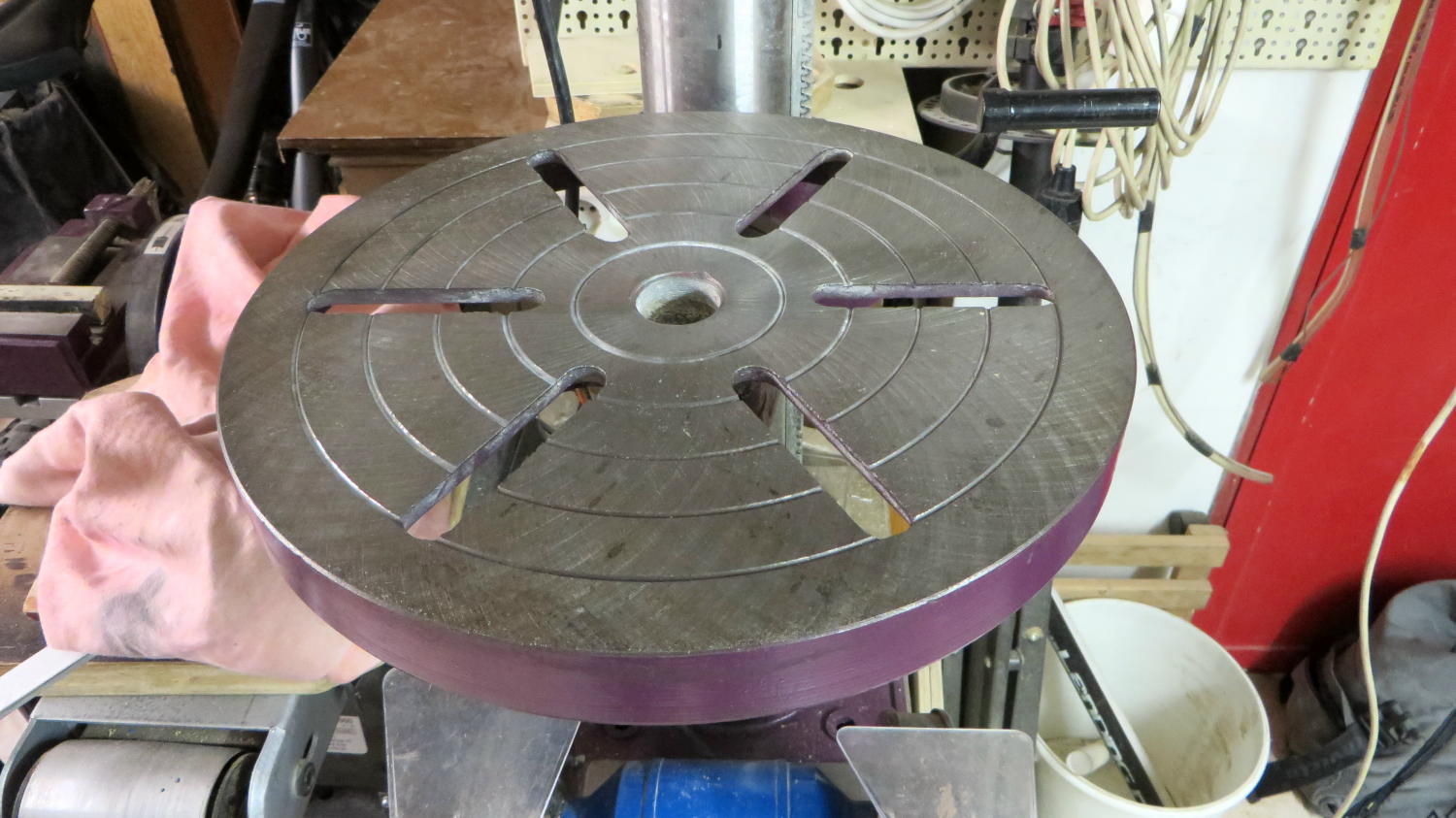

Piattello trapano a colonna

Tracciatura asole

Foratura pannello

Attrezzi per l'imbussolatura

Esecuzione imbussolatura

Vista bussole avvitate

Taglio per colonna verticale trapano

Smussatura pannelli laterali

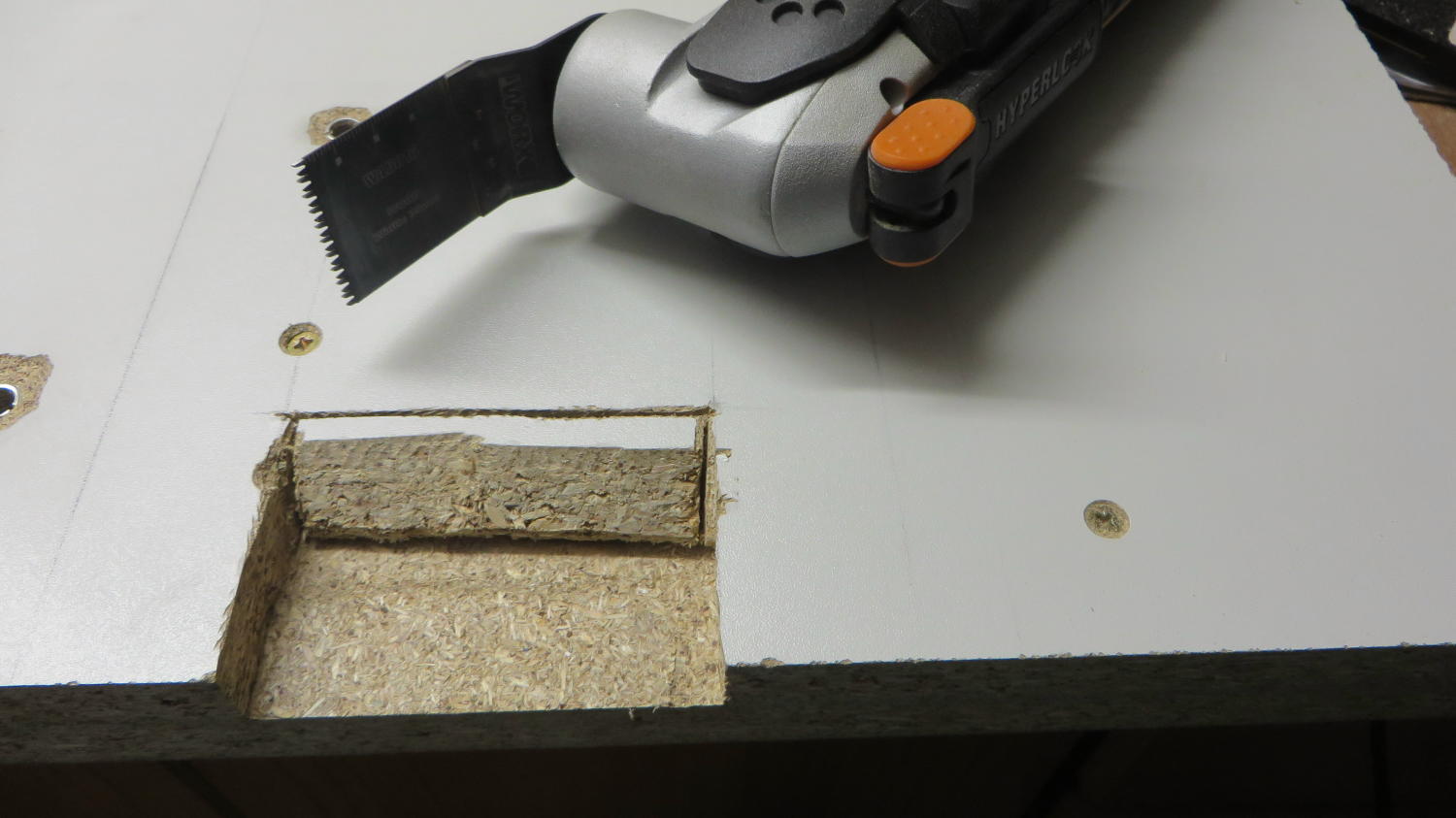

Esecuzione scanso per manovella

Esecuzione scanso per manovella

Scanso per manovella

Vista inferiore

Vista inferiore

Dettaglio svasatura

Dettaglio svasatura

Tracciatura piastrine

Piastrine tagliate

Piastrine levigate e bulinate

Preforatura piastrine

Foratura piastrine a diametro finale

Verniciatura piastrine

Vite di fissaggio a piattello trapano

Taglio vite

Fissaggio tavolo a piattello trapano

Tracciamento sede per T-Track

Esecuzione intaglio per T-Track

Esecuzione intaglio per T-Track

Montaggio T-Track

Tracciatura scanso pezzo di scarto

Tracciatura scanso pezzo di scarto

Fresatura scanso pezzo di scarto

Fresatura scanso pezzo di scarto

Fresatura scanso pezzo di scarto

Fresatura scanso pezzo di scarto

Pezzo di scarto

Verifica assemblaggio

Guida scorrevole

Guida scorrevole

Spessoramento T-Track

Stuccatura guida scorrevole

Stuccatura guida scorrevole

Verniciatura guida scorrevole

Verniciatura guida scorrevole

Legno per manopole

Manopole tagliate

Tracciatura centro manopola

Foratura manopola

Montaggio boccola antisvitamento

Levigatura manopola

Raggiatura manopola

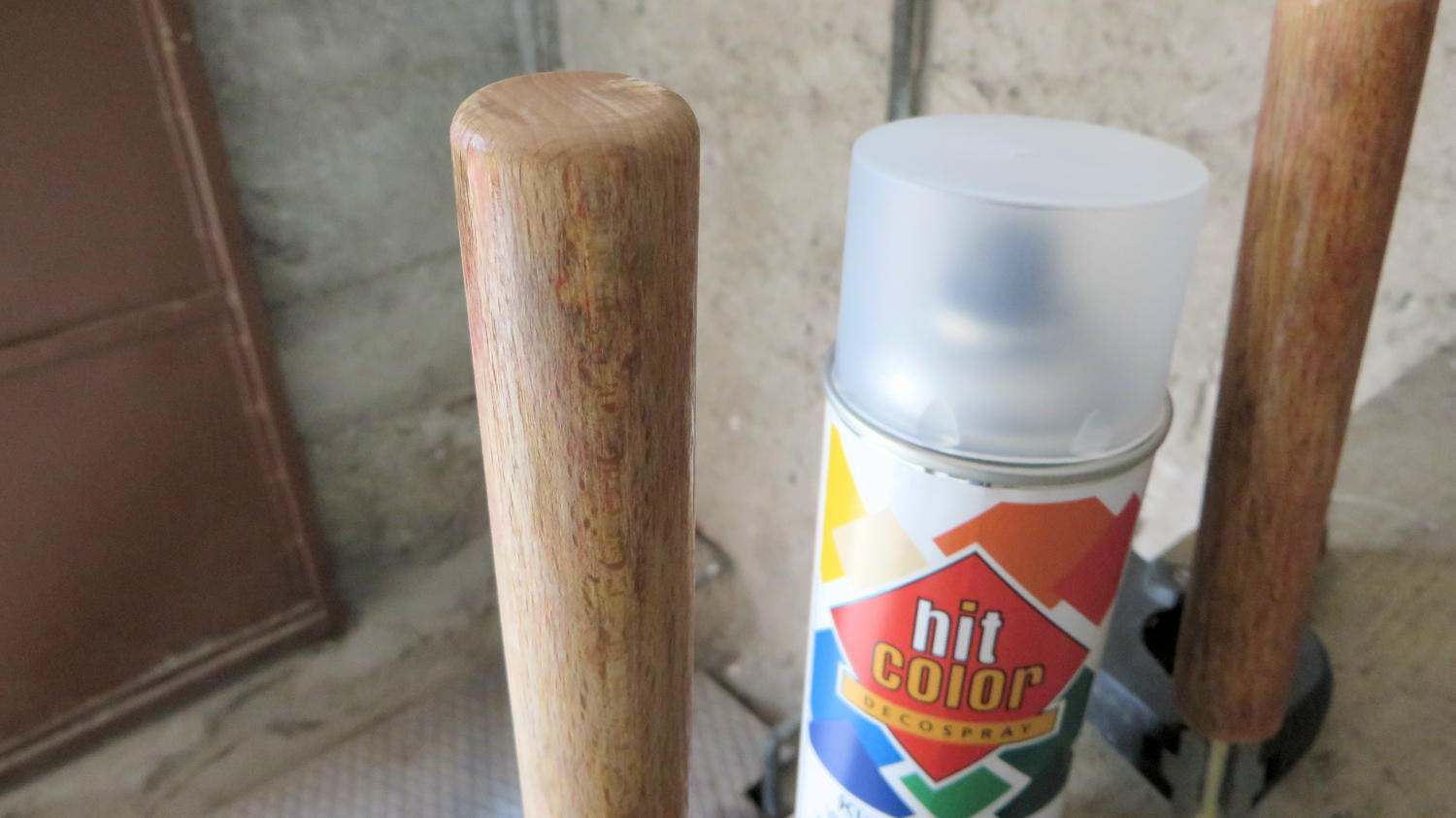

Verniciatura manopola

Verniciatura manopola

Incollaggio compenzato per pomello

Verifica spessore pomello

Tracciatura per pomello

Foratura pomello

Esecuzione pomello

Verniciatura pomello

Esecuzione cursore

Montaggio cursore

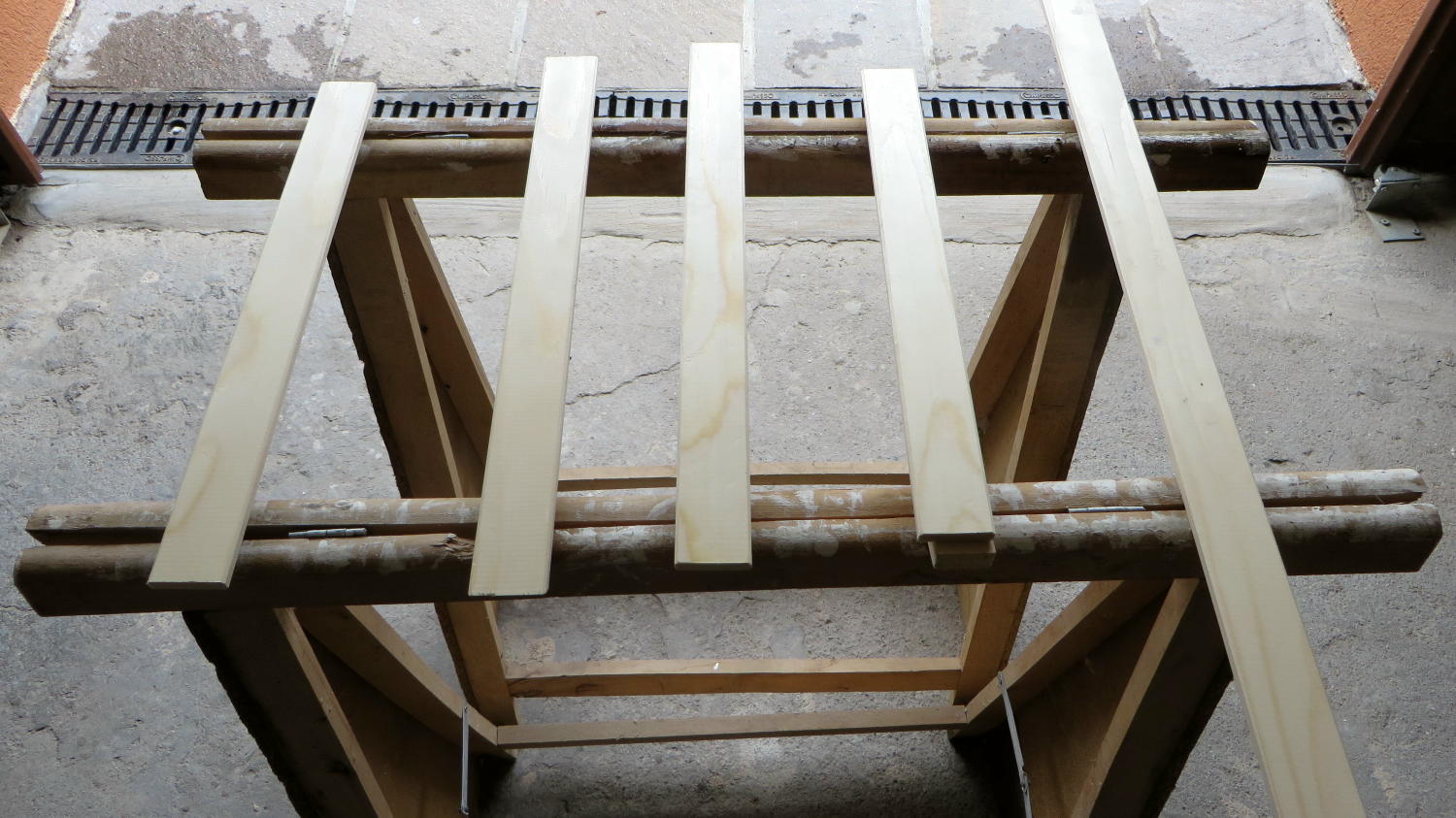

Bordi tagliati

Bordi verniciati

Incolalggio bordo

Incolalggio bordo

Rifilatura bordo

Esecuzione scanso per T-Track

Incolalggio bordo

Esecuzione completata


Ho anche risistemato in un ripiano dedicato le varie punte per trapano fino ad ora riposte in svariati punti della cantina

Assortimento punte

Sistemazine punte su ripiano
