Costruzione supporto per la sega da banco Makita MLT100

Premessa:
Ho costruito il supporto per la sega da banco Makita MLT100 per un mio uso personale, ne sconsiglio la realizzazione ad altre persone in quanto non ho eseguito nessuna verifica di portata, resistenza alle sollecitazioni, ecc.

Descrizione:
Il progetto prevede l'esecuzione di un supporto carrellato per la sega da banco Makita MLT100, il produttore commercializza il carrello JM27000300, io ho preferito l'autocostruzione perchè è decisamente più economica

Note:
Se si acquistano listelli grezzi consiglio di levigarli e di smussare tutti gli spigoli vivi prima di fissare la struttura con le viti, se si acquistano listelli piallati generalmente hanno un'ottima finitura superficiale e hanno già gli spigoli smussati, ma chiaramente costano di più.

Se si decide di trattare il legno in qualche modo (mordente, olio di lino cotto, vernice trasparente, ecc.) per una maggior praticità consiglio di effettuare i trattamenti prima di fissare la struttura con le viti

L'altezza del piano di lavoro della sega diventa 85 cm da terra, se si vogliono altezze diverse allungare di conseguenza la lunghezza delle 4 gambe (particolare 2 del disegno costruttivo), verificando se sia però necessario irrobustire ulteriormente la struttura

Disegno costruttivo:

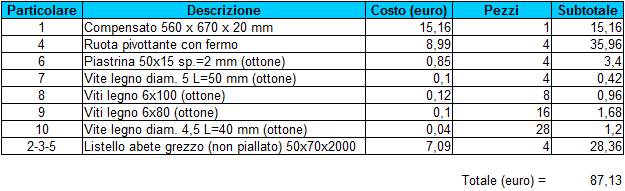

Costi di realizzazione:


Foto:
Ed ora alcune foto del supporto da me realizzato:


Vista frontale

Vista laterale

Dettaglio fissaggio

Dettaglio

Dettaglio

Dettaglio fssaggio ruota


Foto dopo applicazione mordente color noce e vernice trasparente opaca:

Vista frontale

Vista laterale

Dettaglio
