Modellismo navale statico

Istruzioni per la costruzione di una bacheca

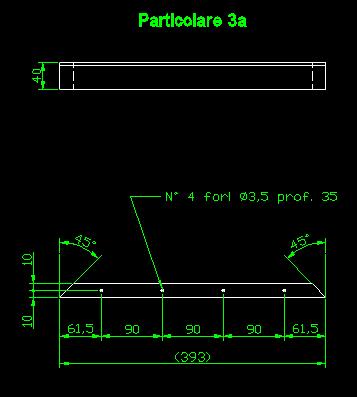

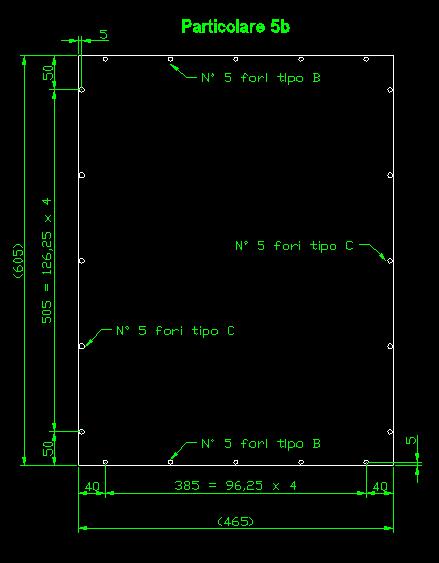

I disegni e le istruzioni successive servono per la costruzione di una bacheca per il modello di nave Mayflower in scala 1:70 (dim. da catalogo L= 480 mm e H= 400 mm) della ditta Mamoli.
Naturalmente va bene per tutti i modelli di dimensioni uguali o inferiori e i disegni sono facilmenti modificabili per costruire bacheche di dimensioni diverse.

La tenuta alla polvere garantita da una spugna di spessore 8mm incollata sul fondo della bacheca. Su tale spugna appoggiato tutto il telaio sul quale avvitato il plexiglass.

I diversi tipi di legno (Samba, frassino, acero, ecc.) sono dovuti al fatto che nel centro commerciale dove ho comprato il materiale non era presente un unico tipo di legno chiaro nelle misure che mi servivano, ho quindi cercato dei legni con il colore pi possibile simile.










Gli angolari pos. 1a-1b-1c sono fissati alle lastre di poliver mediante siliconatura.



























Ed ecco una foto della bacheca realizzata (naturalmente il modellino escluso )
