Realizzazione di un Joystick

Descrizione:
Il progetto prevede la realizzazione di un Joystick per il sistema operativo Windows

Note:
In tutto il progetto, per maggior chiarezza, non sono stati rappresentati i fili elettrici

Disegno esplicativo


Disegni costruttivi:


Ciclo di lavorazione:

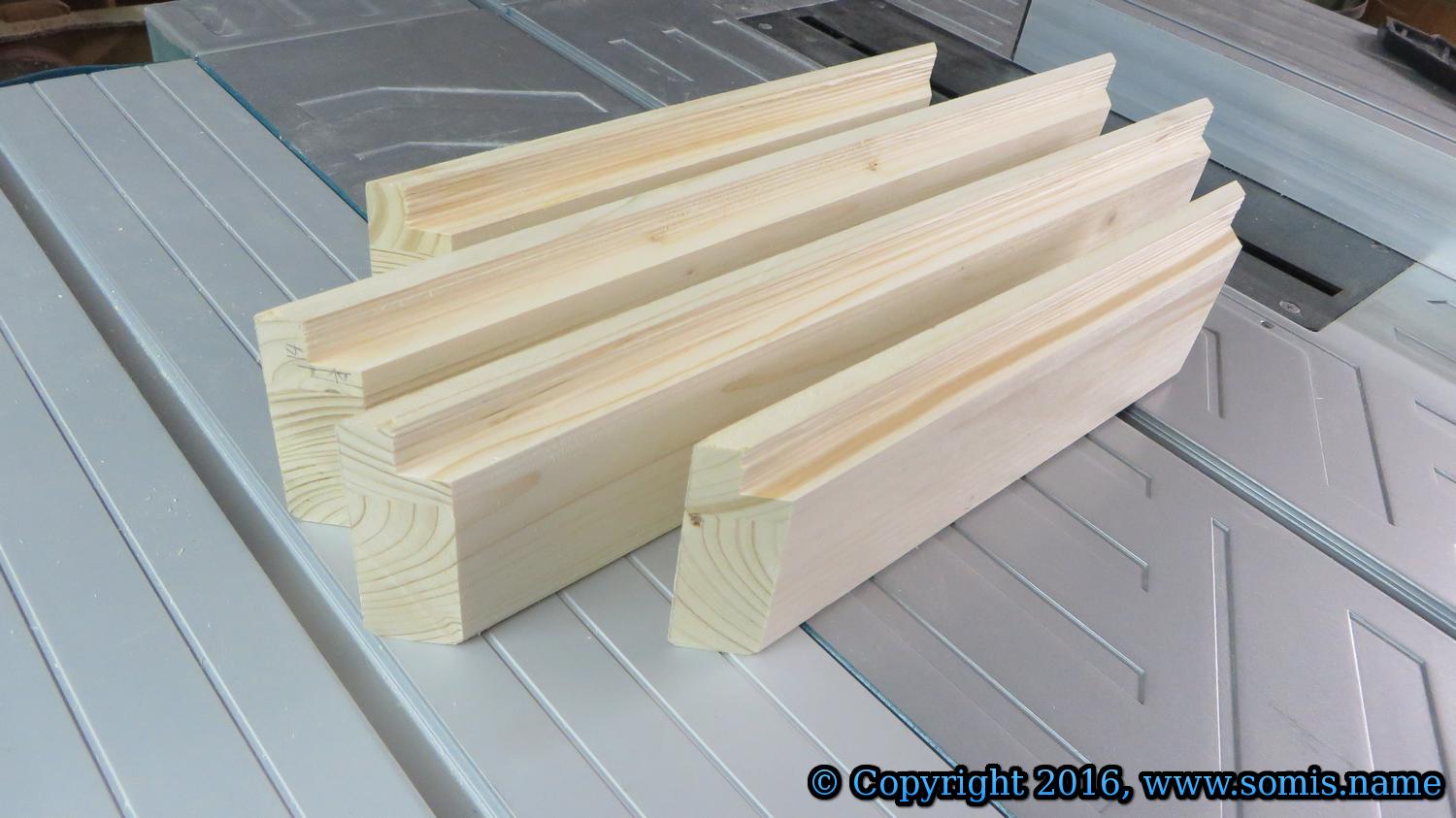

Costruire i 4 profili (anteriore, posteriore, sinistro e destro) come indicato nei disegni AS003, AS004, AS005, AS006.

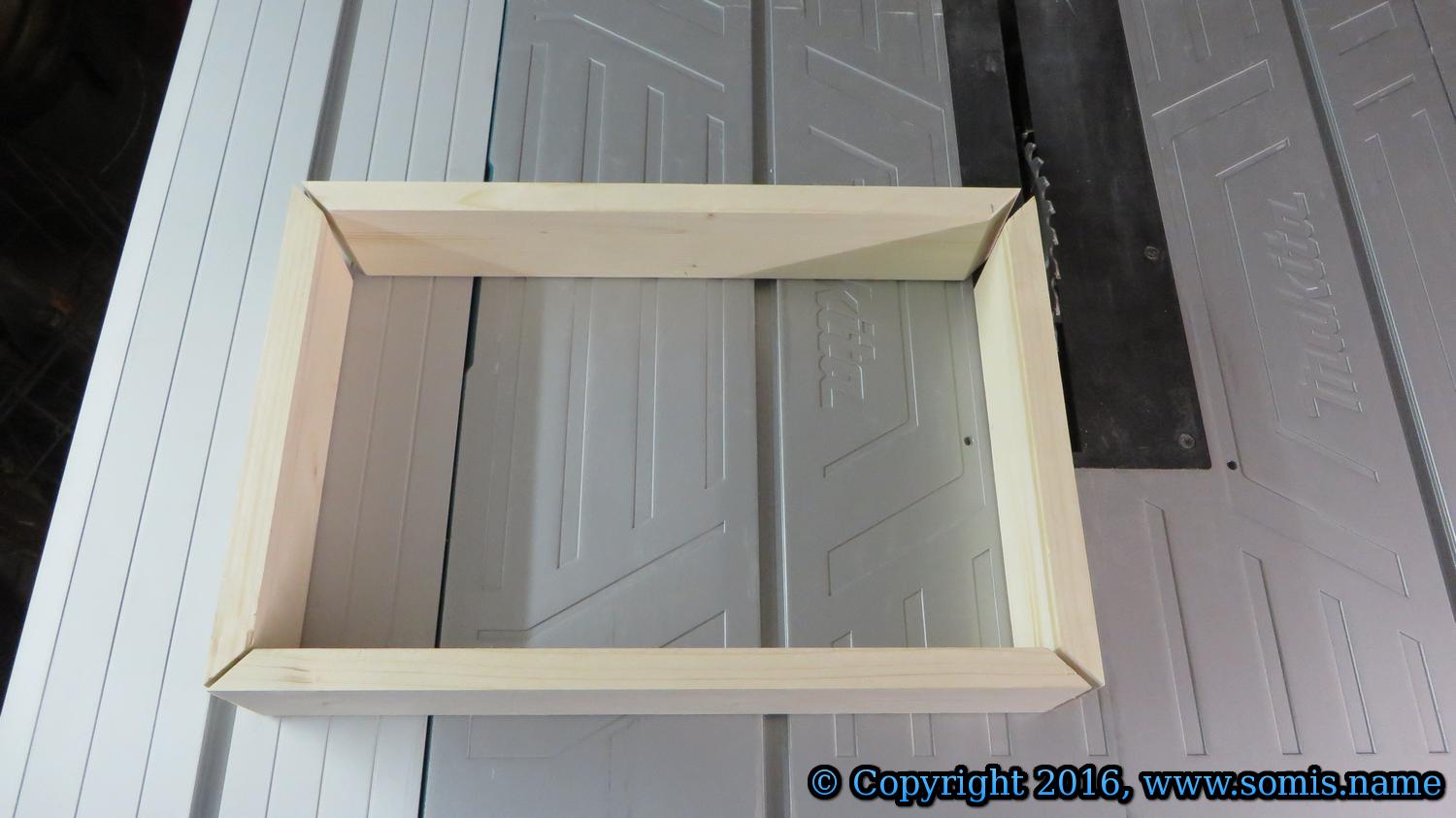

Incollare fra loro i 4 profili (anteriore, posteriore, sinistro e destro) che formeranno la struttura principale.
Costruire i 4 rinforzi verticali come indicato nel disegno AS008, incollarli e avvitarli alla struttura principale.
Arrotondare gli spigoli verticali della struttura principale come indicato nel disegno AS001.
Costruire il supporto Joystick e tasti come indicato nel disegno AS009, ma non eseguire i 6 fori sagomati Ø30, i due fori Ø28 e il foro Ø22. Avvitare il supporto Joystick e tasti alla struttura principale.
Costruire la protezione Artwork come indicato nel disegno AS007 e avvitarla al il supporto Joystick e tasti.
Infilare le punte forstner nella protezione Artwork in modo da marcare il centro dei fori nel sottostante supporto Joystick e tasti (vedere foto IMG_1953).
Se si vuole dare una prima mano di vernice nera al supporto Joystick e tasti (e' facoltativo).

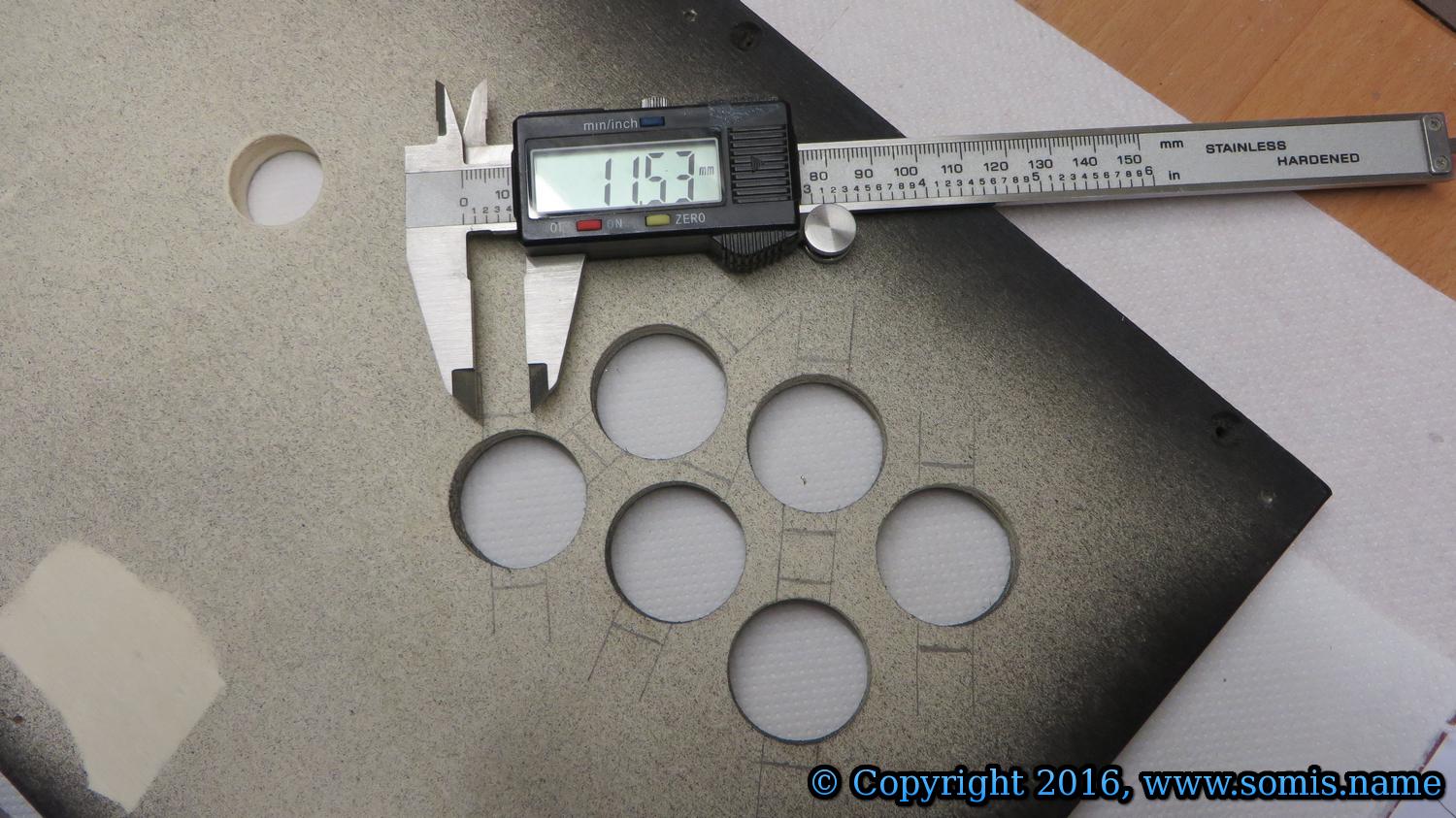

Forare il supporto Joystick e tasti come indicato nel disegno AS009 utilizzando i centri dei fori precedentemente marcati, per il foro del Joystick farlo esattamente del diametro della leva del Joystick.
Posizionare il Joystick, metterlo in squadra e fissarlo con le viti. Segnare a matita, sul supporto Joystick e tasti, il perimetro della piastra di fissaggio.
Allargare il foro di passaggio dell'asta del Joystick al diametro segnato sul disegno AS009 (vedere foto IMG_1971).
Dare una prima mano di vernice nera alla struttura principale, carteggiare con carta vetrata grana 800 e dare una seconda mano di vernice nera.
Stampare l'Artwork (non eseguire i fori per lo stick e per i bottoni) con le dimensioni indicate nel disegno AS010 e adagiarla sul supporto Joystick e tasti.
Avvitare la protezione Artwork . Con l'ausilio di un cutter affilato praticare i fori sull'Artwork, facendo scorrere la lama sulla protezione Artwork e sul supporto Joystick e tasti (vedere foto IMG_2007).
Avvitare il Joystick, posizionare tutti i tasti, avvitare l'encoder USB ed effettuare tutti i cablaggi .
Costruire il fondo come indicato nel disegno AS002, posizionarlo in sede ed avvitarlo.
Avvitare i piedini in gomma.


Rendering:

Vista dall'alto (senza Artwork)
.

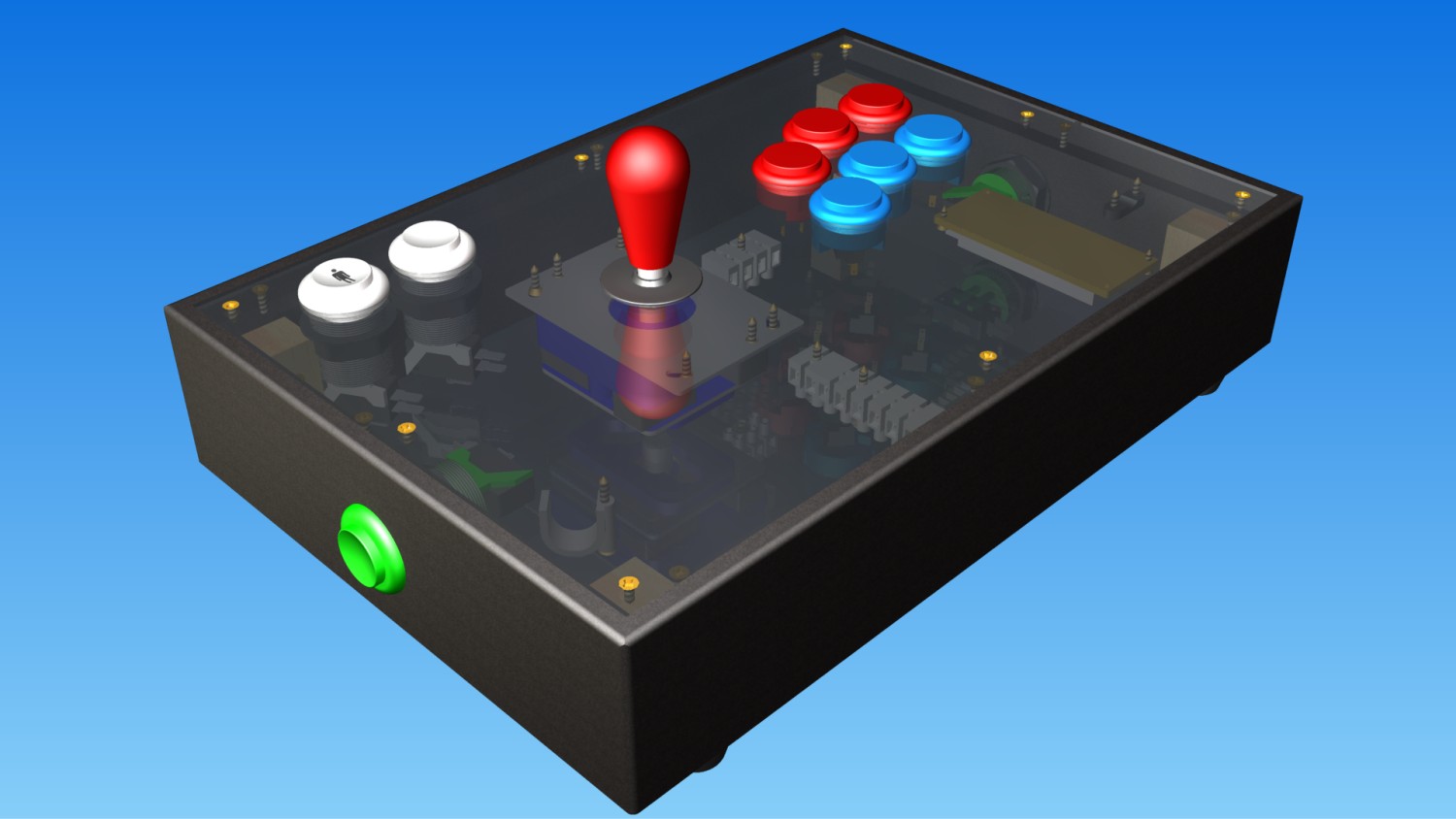

Vista dall'alto (senza Artwork e
senza compensato di supporto)

Vista dal basso (senza fondo)
.


Foratura poliver:

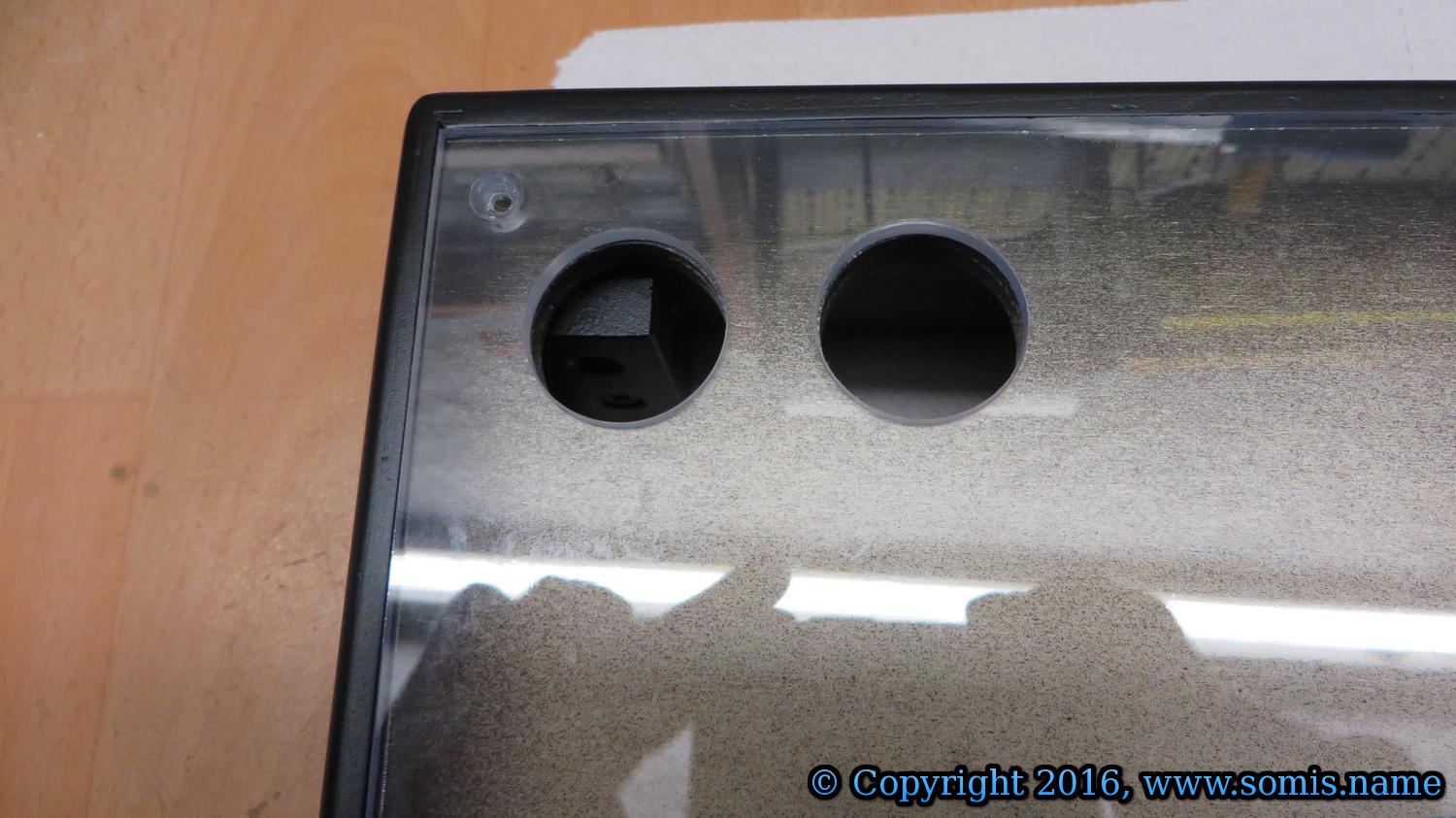

Per forare il poliver (fori diametro 30 mm per l'alloggiamento dei tasti) mi sono trovato bene utilizando una punta forstner con velocità del mandrino pari a 570 giri/minuto

Costo materiali:
tabella costo materiali
Per risparmiare le morsettiere e i connettori Faston si possono omettere (i cavi si possono saldare)
Per risparmiare si può prendere un cavo di sezione inferiore
I particolari 17-24-25-26-27-28 e 29 si trovano in scatole contenenti più pezzi rispetto alle quantità necessarie per la realizzazione del progetto

Foto:
Di seguito alcune foto del joystick da me realizzato:


.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.
